در بسیاری از سیستمهای سرمایشی، گرمایشی، صنعتی و تهویه مطبوع، انتقال حرارت بین دو سیال نقش اصلی را در عملکرد دستگاه ایفا میکند. تجهیزی که این وظیفه را انجام میدهد، مبدل حرارتی نام دارد. این دستگاه میتواند گرما را از یک سیال گرم به سیال سرد منتقل کند، بدون اینکه در بیشتر موارد این دو سیال با یکدیگر مخلوط شوند. از چیلر و موتورخانه گرفته تا صنایع غذایی، پتروشیمی، نیروگاه، فنکویل و سیستمهای تهویه، همه به نوعی از این تجهیز استفاده میکنند. در این مقاله بررسی میکنیم مبدل حرارتی چیست، چگونه کار میکند، چه انواعی دارد و در انتخاب آن باید به چه نکاتی توجه شود.
آشنایی با مبدل حرارتی
مبدل حرارتی دستگاهی است که برای انتقال انرژی گرمایی بین دو سیال با دمای متفاوت استفاده میشود. این سیالها میتوانند آب، هوا، روغن، بخار، مبرد یا سیالات صنعتی باشند. در بسیاری از مدلها، دو سیال بدون تماس مستقیم با یکدیگر و از طریق سطح فلزی بین آنها تبادل حرارت انجام میدهند. به همین دلیل، مبدل حرارتی در سیستمهایی که نیاز به گرم کردن، خنک کردن، بازیافت انرژی یا کنترل دمای فرآیند دارند، یکی از تجهیزات اصلی محسوب میشود. عملکرد درست این تجهیز میتواند روی راندمان کل سیستم، مصرف انرژی و عمر مفید دستگاهها تأثیر مستقیم داشته باشد.
مبدل حرارتی چگونه کار میکند؟
بعد از اینکه بدانیم مبدل حرارتی چیست، باید نحوه کار آن را سادهتر بررسی کنیم. اساس عملکرد این دستگاه بر پایه اختلاف دمای دو سیال است. وقتی یک سیال گرم از یک سمت مبدل عبور میکند و سیال سرد از سمت دیگر جریان دارد، گرما از سیال گرم به سیال سرد منتقل میشود. این انتقال میتواند از طریق لولهها، صفحات فلزی، کویلها یا سطوح فیندار انجام شود. هرچه سطح تماس بیشتر، جنس بدنه مناسبتر و جریان سیالها اصولیتر باشد، انتقال حرارت بهتر انجام میشود. در سیستمهای سرمایشی، این فرآیند به کاهش دما کمک میکند و در سیستمهای گرمایشی باعث افزایش دمای سیال مصرفی یا فرآیندی میشود.

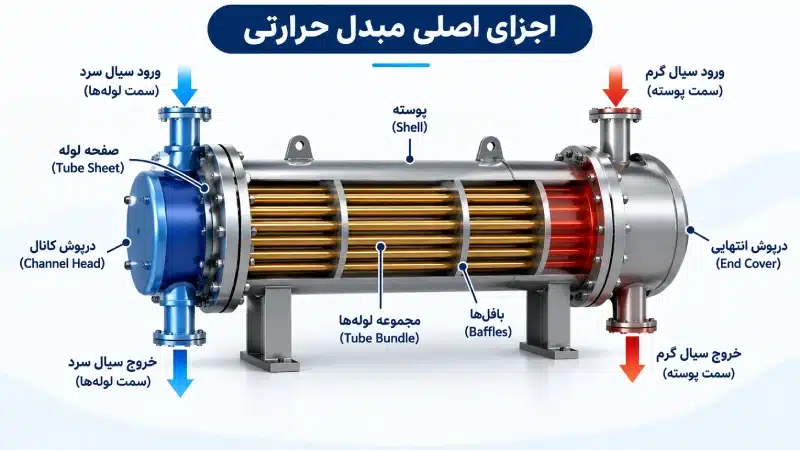

اجزای اصلی مبدل حرارتی
مبدلها با توجه به نوع طراحی، اجزای متفاوتی دارند؛ اما بیشتر آنها از چند بخش اصلی تشکیل میشوند. بدنه یا پوسته، لولهها یا صفحات انتقال حرارت، مسیر ورود و خروج سیالها، واشرها، اتصالات، فینها و در برخی مدلها صفحات جداکننده، از اجزای مهم این دستگاه هستند. کیفیت ساخت این اجزا روی تحمل فشار، مقاومت در برابر خوردگی، راندمان انتقال حرارت و طول عمر تجهیز تأثیر زیادی دارد. اگر جنس صفحات یا لولهها با نوع سیال سازگار نباشد، احتمال رسوب، خوردگی، نشتی یا افت راندمان افزایش پیدا میکند.
انواع مبدل حرارتی
مبدلها بر اساس ساختار، نوع سیال، فشار کاری، دمای موردنیاز و کاربرد به مدلهای مختلفی تقسیم میشوند. مهمترین انواع آنها عبارتاند از:
- مبدل صفحهای، با راندمان بالا و ابعاد فشرده
- مبدل پوسته و لوله، مناسب فشار و دمای بالا
- مبدل دو لولهای، با ساختار سادهتر برای ظرفیتهای پایینتر
- مبدل فیندار، مناسب تبادل حرارت با هوا
- مبدل هواخنک، مناسب پروژههایی که محدودیت مصرف آب دارند
- مبدل مارپیچی، مناسب برخی سیالات غلیظ یا آلوده
- مبدل کویلی، رایج در مخازن و سیستمهای گرمایشی
در سیستمهای سرمایشی، شناخت اواپراتور هم اهمیت دارد؛ زیرا اواپراتور یکی از بخشهایی است که وظیفه انتقال حرارت بین مبرد و آب یا هوا را بر عهده میگیرد.
کاربرد مبدل حرارتی در چیلر

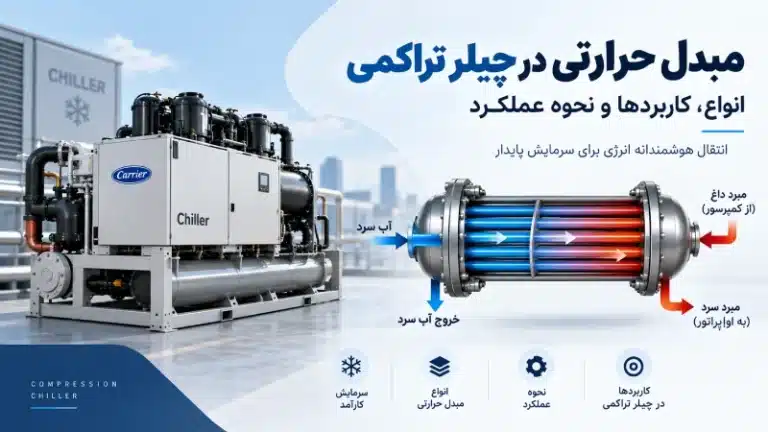

در چیلرها، مبدل حرارتی یکی از بخشهای مهم برای انتقال انرژی بین مبرد و آب است. در بسیاری از چیلرهای تراکمی، اواپراتور و کندانسور در اصل نوعی مبدل هستند که در یک سمت، مبرد و در سمت دیگر، آب یا هوا جریان دارد. در پروژههایی که قصد انتخاب چیلر دارند، ابتدا باید بدانند چیلر چیست؟ و سپس نقش مبدلها را در عملکرد آن بررسی کنند. برای مثال، در بررسی گزینههایی مانند چیلر تراکمی دایکین یا چیلر تراکمی میدیا، کیفیت مبدل، نوع کندانسور، ظرفیت واقعی، راندمان و شرایط سرویسپذیری اهمیت زیادی دارد.

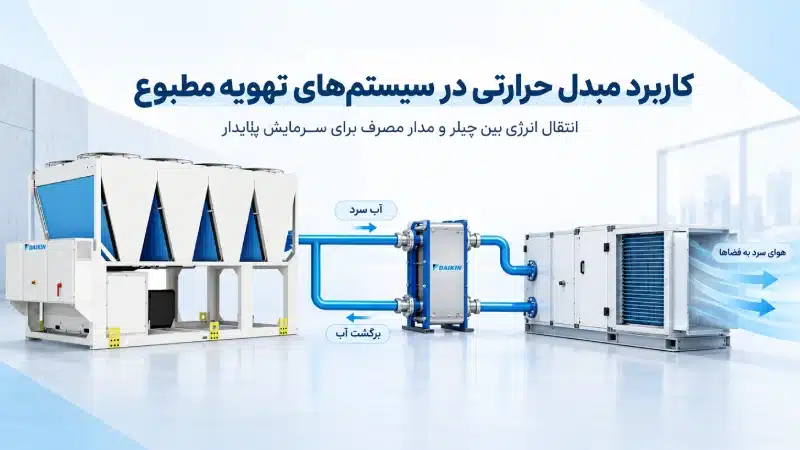

کاربرد در سیستمهای تهویه مطبوع
کاربر وقتی مفهوم مبدل حرارتی چیست را بداند، بهتر متوجه میشود که چرا این تجهیز در سیستمهای تهویه مطبوع اهمیت زیادی دارد. در ساختمانها، مبدل میتواند در چیلر، موتورخانه، فنکویل، هواساز، سیستم آب گرم مصرفی و حتی برخی تجهیزات بازیافت انرژی استفاده شود. در سیستمهایی مانند فن کویل، آب سرد یا گرم تولیدشده در چیلر یا موتورخانه وارد کویل میشود و با عبور هوا از روی آن، دمای فضا تغییر میکند. بنابراین کیفیت انتقال حرارت در مبدلها، روی آسایش حرارتی داخل ساختمان هم اثر مستقیم دارد.
کاربرد در کندانسور و سیستمهای تبرید
در سیستمهای تبرید، کندانسور بخشی است که گرمای جذبشده از محیط یا سیال را دفع میکند. آشنایی با کندانسینگ یونیت کمک میکند نقش کندانسور و مبدلهای مرتبط با آن بهتر درک شود. در این سیستمها، مبرد پس از خروج از کمپرسور وارد کندانسور میشود و گرمای خود را به هوا یا آب منتقل میکند. اگر سطح انتقال حرارت کثیف باشد یا جریان هوا و آب کافی نباشد، راندمان کاهش پیدا میکند و فشار کاری سیستم بالا میرود. این موضوع میتواند مصرف انرژی را افزایش دهد و باعث استهلاک کمپرسور شود.
مزایای استفاده از مبدل حرارتی
استفاده از مبدل حرارتی در سیستمهای مختلف مزایای زیادی دارد و باعث افزایش بهرهوری انرژی میشود. مهمترین مزایای آن عبارتاند از:
- انتقال حرارت سریع و کنترلشده بین دو سیال
- کاهش مصرف انرژی در سیستمهای سرمایشی و گرمایشی
- امکان استفاده در ظرفیتهای مختلف
- کمک به بازیافت انرژی در فرآیندهای صنعتی
- جلوگیری از تماس مستقیم دو سیال در بسیاری از مدلها
- بهبود عملکرد چیلر، موتورخانه و تجهیزات تهویه
- قابلیت طراحی برای فشار و دمای متفاوت
معایب و محدودیتها
با وجود کاربرد گسترده، این تجهیز محدودیتهایی هم دارد. رسوبگرفتگی، خوردگی، افت فشار، نیاز به شستوشوی دورهای، حساسیت به کیفیت آب و انتخاب اشتباه ظرفیت از مهمترین مشکلات آن هستند. اگر مبدل کوچکتر از نیاز واقعی انتخاب شود، انتقال حرارت کامل انجام نمیشود و سیستم تحت فشار قرار میگیرد. اگر هم بیش از حد بزرگ باشد، هزینه خرید، نصب و نگهداری افزایش پیدا میکند. بنابراین طراحی و انتخاب آن باید بر اساس دبی سیال، اختلاف دما، فشار کاری، جنس سیال و شرایط بهرهبرداری انجام شود.
نکات مهم در انتخاب مبدل حرارتی
قبل از انتخاب مبدل، باید شرایط واقعی پروژه بررسی شود. انتخاب فقط بر اساس قیمت یا ابعاد دستگاه، تصمیم درستی نیست. مهمترین نکات شامل موارد زیر است:
- نوع سیال گرم و سرد
- دمای ورودی و خروجی هر سیال
- فشار کاری سیستم
- دبی جریان سیالها
- میزان رسوبگذاری یا خورندگی سیال
- فضای نصب و دسترسی برای سرویس
- جنس صفحات، لولهها یا پوسته
- افت فشار مجاز
- ظرفیت حرارتی موردنیاز
- هزینه نگهداری و شستوشوی دورهای
جمعبندی
در نهایت، شناخت اینکه مبدل حرارتی چیست به انتخاب بهتر تجهیزات سرمایشی، گرمایشی و صنعتی کمک زیادی میکند. این دستگاه با انتقال گرما بین دو سیال، نقش مهمی در عملکرد چیلر، موتورخانه، فنکویل، هواساز، صنایع غذایی، پتروشیمی و سیستمهای تبرید دارد. انتخاب درست نوع مبدل، جنس بدنه، ظرفیت و روش نگهداری میتواند باعث کاهش مصرف انرژی، افزایش راندمان و جلوگیری از خرابیهای پرهزینه شود. برای بررسی دقیقتر نیاز پروژه و انتخاب سیستم مناسب، استفاده از مشاوره تخصصی مجموعه جهان تهویه ریما میتواند به تصمیمگیری اصولیتر کمک کند.
سوالات متداول
مبدل حرارتی چیست؟
مبدل حرارتی دستگاهی است که گرما را بین دو سیال با دمای متفاوت منتقل میکند و در بیشتر موارد مانع اختلاط مستقیم آنها میشود.
کار اصلی مبدل حرارتی چیست؟
کار اصلی آن انتقال انرژی گرمایی برای خنک کردن، گرم کردن، بازیافت انرژی یا کنترل دمای فرآیند است.
کدام نوع مبدل حرارتی بهتر است؟
بهترین نوع به ظرفیت، فشار، دما، نوع سیال، میزان رسوبگذاری، فضای نصب و هزینه نگهداری بستگی دارد.
مبدل حرارتی در چیلر چه کاربردی دارد؟
در چیلر، مبدل برای انتقال حرارت بین مبرد و آب یا هوا استفاده میشود و در تولید آب سرد یا دفع گرما نقش اصلی دارد.
چرا مبدل حرارتی رسوب میگیرد؟
کیفیت پایین آب، سختی بالا، دمای نامناسب، نبود فیلتراسیون و سرویس نامنظم میتواند باعث رسوبگرفتگی و کاهش راندمان مبدل شود.
