اواپراتور یکی از اصلیترین قطعات سیستمهای سرمایشی و تبریدی است که در تجهیزاتی مانند چیلر، کولر گازی، داکت اسپلیت، یخچال، فریزر و سردخانه استفاده میشود. وظیفه این قطعه جذب گرما از آب، هوا یا سیال موردنظر و انتقال آن به مبرد است تا فرآیند سرمایش انجام شود. اگر این بخش عملکرد درستی نداشته باشد، کل سیستم با مشکلاتی مانند کاهش سرمایش، افزایش مصرف انرژی، یخزدگی کویل، افت راندمان و حتی آسیب به کمپرسور روبهرو میشود. در این مقاله توضیح میدهیم اواپراتور چیست، چه اجزایی دارد، چگونه کار میکند، چه انواعی دارد و در چه سیستمهایی کاربرد بیشتری پیدا میکند.
معرفی اواپراتور
برای پاسخ دقیق به پرسش اواپراتور چیست باید آن را نوعی مبدل حرارتی بدانیم که وظیفه جذب حرارت از محیط، آب یا سیال در حال گردش را بر عهده دارد. در این قطعه، مبرد با دریافت گرما از حالت مایع کمفشار به بخار تبدیل میشود و همین تغییر حالت باعث کاهش دمای آب یا هوا میگردد. به همین دلیل، اواپراتور را تبخیرکننده نیز مینامند. در سیستمهای سرمایشی، اواپراتور برخلاف کندانسور عمل میکند؛ یعنی به جای دفع گرما، گرما را جذب میکند و زمینه تولید سرمایش را فراهم میسازد.
نقش اواپراتور در سیستم سرمایشی
وقتی بدانید اواپراتور چیست، بهتر متوجه میشوید که چرا خرابی یا کثیفی آن میتواند کل عملکرد دستگاه را تحت تأثیر قرار دهد. اواپراتور در واقع نقطهای است که فرآیند خنکسازی در آن اتفاق میافتد. در چیلر، این قطعه گرمای آب در گردش را جذب میکند و آب سرد برای فنکویل یا هواساز آماده میشود. در کولر گازی و داکت اسپلیت نیز کویل اواپراتور در یونیت داخلی قرار دارد و گرمای هوای اتاق را جذب میکند. به همین دلیل، کاهش جریان هوا، کمبود مبرد یا آلودگی کویل میتواند باعث افت سرمایش و افزایش فشار کاری سیستم شود.

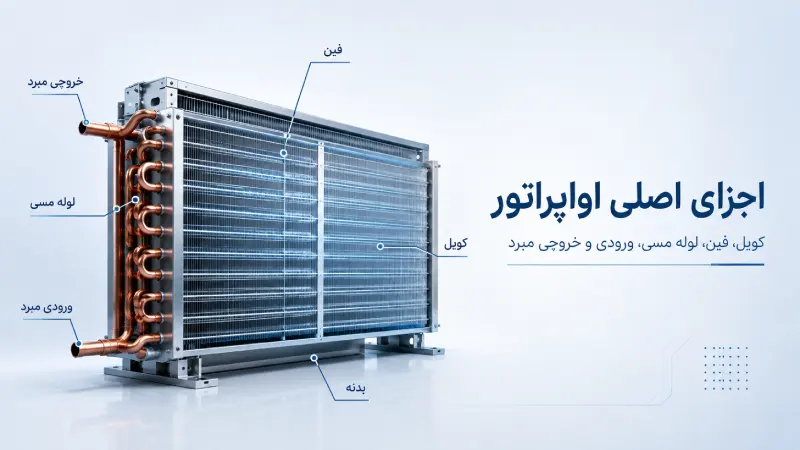

اجزای اصلی اواپراتور
اواپراتورها بسته به نوع طراحی، ظرفیت و کاربرد، ساختار متفاوتی دارند؛ اما بیشتر آنها از چند بخش اصلی تشکیل میشوند که نقش مستقیم در انتقال حرارت دارند.
- کویل یا لولههای انتقال حرارت: محل عبور مبرد یا سیال و مهمترین بخش جذب گرما است.
- پوسته یا بدنه: در مدلهایی مانند پوسته و لوله، بدنه محل قرارگیری لولهها و جریان سیال است.
- فینها یا صفحات حرارتی: برای افزایش سطح تبادل حرارت و بهبود راندمان استفاده میشوند.
- ورودی و خروجی مبرد: مسیر ورود مبرد کمفشار و خروج بخار مبرد از دستگاه است.
- مسیر عبور آب یا هوا: بخشی که آب یا هوا از آن عبور میکند و گرمای خود را به مبرد میدهد.
- اتصالات و شیرآلات کنترلی: برای کنترل جریان، فشار و عملکرد صحیح سیکل تبرید استفاده میشوند.
اواپراتور چگونه کار میکند؟
عملکرد اواپراتور بر اساس جذب حرارت و تبخیر مبرد انجام میشود. مبرد پس از عبور از شیر انبساط، با فشار و دمای پایین وارد اواپراتور میشود. در این مرحله، آب یا هوای گرمتر از اطراف لولهها، کویلها یا صفحات اواپراتور عبور میکند و گرمای خود را به مبرد منتقل مینماید. مبرد با دریافت این گرما تبخیر شده و از مایع به بخار تبدیل میشود. سپس بخار مبرد به سمت کمپرسور حرکت میکند تا سیکل تبرید ادامه پیدا کند. اگر جریان آب یا هوا مناسب نباشد، یا سطح کویلها کثیف شود، فرآیند جذب گرما ضعیف شده و سرمایش دستگاه کاهش پیدا میکند.
انواع اواپراتور از نظر ساختار
اواپراتورها از نظر طراحی و ساختار به چند مدل مختلف تقسیم میشوند. انتخاب نوع مناسب به ظرفیت دستگاه، نوع سیال، شرایط کاری، دمای موردنیاز و نوع سیستم سرمایشی بستگی دارد.
اواپراتور پوسته و لوله
این مدل از یک پوسته فولادی و تعدادی لوله تشکیل شده است و در چیلرهای تراکمی کاربرد زیادی دارد. در این ساختار، معمولاً یک سیال درون لولهها و سیال دیگر در فضای پوسته جریان دارد. این مدل به دلیل ظرفیت بالا و انتقال حرارت مناسب، یکی از رایجترین گزینهها در سیستمهای سرمایشی بزرگ است.
اواپراتور صفحهای یا پلیتی
اواپراتور صفحهای از تعدادی صفحه فلزی نازک تشکیل شده که سطح تماس زیادی برای تبادل حرارت ایجاد میکنند. این مدل ابعاد فشردهتری دارد و به دلیل راندمان خوب، در سیستمهایی که فضای نصب محدود است کاربرد دارد. البته کیفیت آب و احتمال رسوبگیری در این مدل اهمیت زیادی دارد.
اواپراتور پوسته و کویل
در این نوع، کویل داخل پوسته قرار میگیرد و سیال از اطراف آن عبور میکند. این طراحی در برخی سیستمهای تبرید و چیلر استفاده میشود و به دلیل ساختار نسبتاً ساده، نگهداری آن در برخی کاربردها راحتتر است.
اواپراتور لوله پرهدار
این مدل بیشتر در سیستمهایی استفاده میشود که تبادل حرارت با هوا انجام میگیرد. وجود فینها یا پرهها باعث افزایش سطح تماس با هوا میشود و انتقال حرارت را بهتر میکند. این نوع طراحی در یونیت داخلی کولر گازی، داکت اسپلیت و سردخانهها بسیار رایج است.
انواع اواپراتور از نظر تغذیه مبرد
از نظر نحوه ورود و توزیع مبرد، اواپراتورها به چند گروه تقسیم میشوند. در مدل انبساط خشک، مقدار مشخصی مبرد وارد اواپراتور میشود و تا خروج از آن تبخیر میگردد. در مدل سیلابی یا غرقابی، سطح بیشتری از لولهها با مبرد در تماس است و انتقال حرارت به شکل مؤثرتری انجام میشود. مدل فلودد نیز معمولاً در چیلرهای بزرگتر کاربرد دارد و به دلیل تماس گسترده مبرد با سطح انتقال حرارت، میتواند راندمان بالاتری ایجاد کند، اما طراحی و نگهداری آن تخصصیتر است.

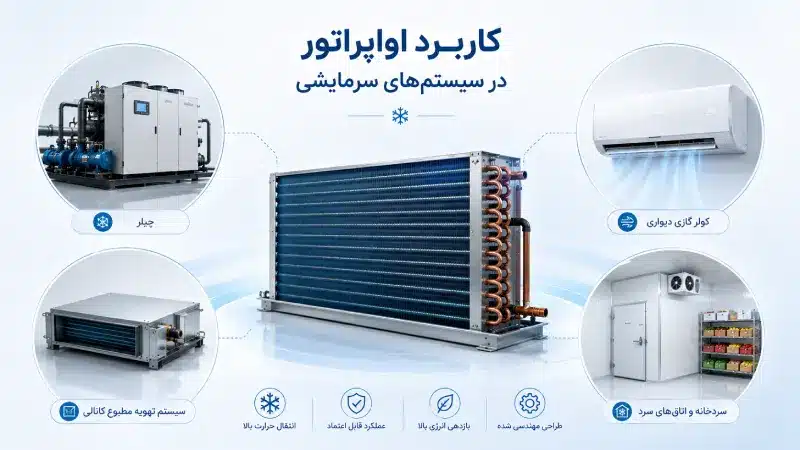

کاربرد اواپراتور در سیستمهای سرمایشی
اواپراتور در بسیاری از تجهیزات سرمایشی و برودتی استفاده میشود و نقش آن در هر سیستم با توجه به نوع طراحی متفاوت است. مهمترین کاربردهای آن عبارتاند از:
- در چیلر: اواپراتور گرمای آب در گردش را جذب میکند و آب سرد برای هواساز یا فنکویل تولید میشود.
- در کولر گازی: کویل اواپراتور داخل یونیت داخلی قرار دارد و گرمای هوای اتاق را جذب میکند.
- در داکت اسپلیت: اواپراتور هوای عبوری از یونیت داخلی را خنک میکند و سرمایش را به کانالها منتقل میسازد.
- در سردخانه: اواپراتور گرمای فضای سردخانه را جذب کرده و دمای محیط را پایین نگه میدارد.
- در یخچال و فریزر: این قطعه گرمای داخل محفظه را جذب میکند و باعث حفظ دمای پایین مواد غذایی میشود.
در پروژههای بزرگ، آشنایی با موضوع چیلر چیست؟ کمک میکند نقش اواپراتور در تولید آب سرد بهتر درک شود. همچنین در سیستمهای کانالی، بررسی عملکرد اواپراتور در داکت اسپلیت مدیا یا سایر مدلها نشان میدهد چرا تمیز بودن کویل و جریان مناسب هوا اهمیت زیادی دارد.
مزایای اواپراتور
اواپراتور اگر درست انتخاب و نگهداری شود، نقش مهمی در افزایش کیفیت سرمایش و کاهش مصرف انرژی دارد. مزایای اصلی آن عبارتاند از:
- انتقال حرارت مناسب در سیستمهای سرمایشی
- امکان استفاده در چیلر، کولر گازی، داکت اسپلیت، سردخانه و یخچال
- کمک به کاهش دمای آب، هوا یا سیال
- قابلیت طراحی در مدلهای مختلف بر اساس ظرفیت
- عملکرد پایدار در صورت سرویس و نگهداری اصولی
- امکان استفاده در پروژههای مسکونی، تجاری و صنعتی
- کمک به بهبود راندمان کلی سیستم سرمایشی
معایب و مشکلات رایج اواپراتور
با وجود اهمیت بالا، اواپراتور در صورت نگهداری نامناسب میتواند دچار مشکلات مختلفی شود. کاهش جریان هوا، کمبود مبرد، گرفتگی فیلترها، رسوبگرفتگی لولهها و کثیفی کویلها از مهمترین دلایل افت عملکرد این قطعه هستند. یکی از مشکلات رایج در سیستمهای کانالی، علت یخ زدن لوله برگشت داکت اسپلیت است که در بسیاری از موارد به اختلال در تبادل حرارت اواپراتور، کثیفی فیلتر یا کمبود مبرد ارتباط دارد.
مشکلات رایج اواپراتور شامل موارد زیر است:
- یخزدگی کویل در اثر کاهش جریان هوا یا کمبود مبرد
- ایجاد رسوب در مدلهای آبی
- کاهش راندمان به دلیل کثیفی سطح انتقال حرارت
- افزایش مصرف انرژی سیستم
- احتمال نشتی مبرد در صورت آسیب دیدن لولهها
- نیاز به شستوشو و سرویس دورهای
در سیستمهای بزرگتر، استفاده از خدمات عیب یابی چیلر تراکمی میتواند به تشخیص مشکلات اواپراتور، کمپرسور، کندانسور و سیکل تبرید کمک کند.
تفاوت کندانسور و اواپراتور چیست؟
اواپراتور و کندانسور هر دو از اجزای مهم سیکل تبرید هستند، اما نقش کاملاً متفاوتی دارند. اواپراتور گرما را از آب یا هوا جذب میکند، در حالی که کندانسور گرمای جذبشده را به محیط بیرون دفع میکند. برای درک بهتر ساختار سیستم، آشنایی با کندانسینگ یونیت نیز مفید است، زیرا کندانسور معمولاً در بخش بیرونی سیستم قرار دارد و وظیفه دفع حرارت را بر عهده میگیرد.
راههای افزایش عملکرد اواپراتور
برای حفظ راندمان اواپراتور، باید جریان آب یا هوا، مقدار مبرد، تمیزی کویل و شرایط کاری دستگاه بهصورت منظم بررسی شود. گرفتگی فیلترها، کثیفی کویلها، رسوبگرفتگی لولهها یا کاهش مبرد میتواند باعث افت عملکرد شود. در سیستمهایی که با آب کار میکنند، کنترل کیفیت آب و رسوبزدایی اهمیت بیشتری دارد. همچنین در چیلرها، بررسی وضعیت اواپراتور یکی از عوامل مهم در افزایش راندمان چیلر محسوب میشود.
برای بهبود عملکرد اواپراتور به این موارد توجه کنید:
- شستوشوی دورهای کویلها
- تمیز کردن فیلترهای هوا
- بررسی مقدار و فشار مبرد
- کنترل جریان آب یا هوا
- رسوبزدایی در مدلهای آبی
- بررسی نشتی مبرد
- سرویس دورهای توسط تکنسین متخصص
جمع بندی
در نهایت، اگر بدانید اواپراتور چیست، بهتر میتوانید نقش آن را در عملکرد سیستمهای سرمایشی درک کنید. این قطعه با جذب گرما از آب، هوا یا سیال و انتقال آن به مبرد، فرآیند سرمایش را امکانپذیر میکند. انتخاب نوع مناسب اواپراتور، تمیز نگه داشتن کویلها، کنترل جریان هوا یا آب و سرویس دورهای، همگی روی راندمان نهایی دستگاه تأثیر مستقیم دارند. برای انتخاب، نگهداری یا عیبیابی دقیقتر تجهیزات سرمایشی، مشاوره با کارشناسان تأسیسات اهمیت زیادی دارد و مجموعه جهان تهویه ریما میتواند در انتخاب اصولیتر سیستم و بررسی فنی تجهیزات سرمایشی به کاربران کمک کند.
