در سیستمهای سرمایشی و تهویه مطبوع، تجهیزات مختلفی برای تولید و انتقال سرما استفاده میشوند که هرکدام نقش مشخصی در عملکرد نهایی ساختمان دارند. یکی از این تجهیزات، کندانسینگ یونیت است؛ دستگاهی که وظیفه اصلی آن فشردهسازی، خنکسازی و آمادهسازی مبرد برای ادامه سیکل تبرید است. این سیستم معمولاً همراه با کویل DX، اواپراتور یا هواساز استفاده میشود و در پروژههایی مانند ساختمانهای اداری، تجاری، سالنها، سردخانهها و برخی فضاهای صنعتی کاربرد دارد. در این مقاله بررسی میکنیم کندانسینگ یونیت چیست، چه اجزایی دارد، چگونه کار میکند، چه مزایا و محدودیتهایی دارد و چه تفاوتی با چیلر هوایی دارد.
آشنایی با کندانسینگ یونیت
برای پاسخ دقیق به سوال کندانسینگ یونیت چیست، باید آن را بهعنوان مجموعهای از تجهیزات اصلی سیکل تبرید بشناسیم. این دستگاه معمولاً شامل کمپرسور، کندانسور، فن، تابلو برق، رسیور، شیرآلات و لولههای ارتباطی است. وظیفه آن این است که مبرد گازی داغ را از کمپرسور دریافت کند، حرارت آن را در کندانسور دفع کند و مبرد را به حالت مایع تبدیل نماید. سپس این مبرد مایع به سمت شیر انبساط و کویل سرمایشی حرکت میکند تا فرآیند سرمایش در محیط انجام شود. اگر بخواهیم ساده بگوییم کندانسینگ یونیت چیست، میتوان گفت بخش اصلی تولید و آمادهسازی مبرد در سیستم سرمایشی است. برخلاف چیلر که معمولاً آب سرد تولید میکند و آن را به فنکویل یا هواساز میفرستد، کندانسینگ یونیت در بسیاری از کاربردها مبرد را مستقیماً به سمت کویل DX یا اواپراتور ارسال میکند. به همین دلیل در پروژههایی که هدف حذف مدار آب سرد، کاهش تجهیزات جانبی یا سادهسازی سیستم باشد، این دستگاه گزینهای کاربردی محسوب میشود.
اجزای کندانسینگ یونیت
کندانسینگ یونیت از چند قطعه اصلی تشکیل شده است که هرکدام نقش مهمی در عملکرد سیستم دارند. هماهنگی میان این قطعات باعث میشود سیکل سرمایش بهدرستی انجام شود و مبرد بتواند بهصورت مداوم در مدار حرکت کند.
- کمپرسور: مبرد گازی را فشرده میکند و فشار و دمای آن را افزایش میدهد.
- کویل کندانسور: محل دفع حرارت مبرد و تبدیل آن از گاز داغ به مایع است.
- فن کندانسور: هوا را از روی کویل عبور میدهد و به خنک شدن مبرد کمک میکند.
- رسیور: مبرد مایع را ذخیره میکند و به تنظیم جریان آن در مدار کمک میکند.
- تابلو برق و کنترل: وظیفه راهاندازی، کنترل، حفاظت و مدیریت عملکرد دستگاه را بر عهده دارد.
- لولههای مسی: مسیر حرکت مبرد بین کندانسینگ یونیت و بخش داخلی سیستم هستند.
درک درست اجزای این دستگاه کمک میکند هنگام انتخاب یا بررسی فنی سیستم، فقط به ظرفیت دستگاه توجه نشود. برای مثال، شناخت قطعاتی مانند اواپراتور باعث میشود کاربر بهتر متوجه شود سرمایش در کدام بخش اتفاق میافتد و نقش کندانسینگ یونیت در آمادهسازی مبرد چیست.

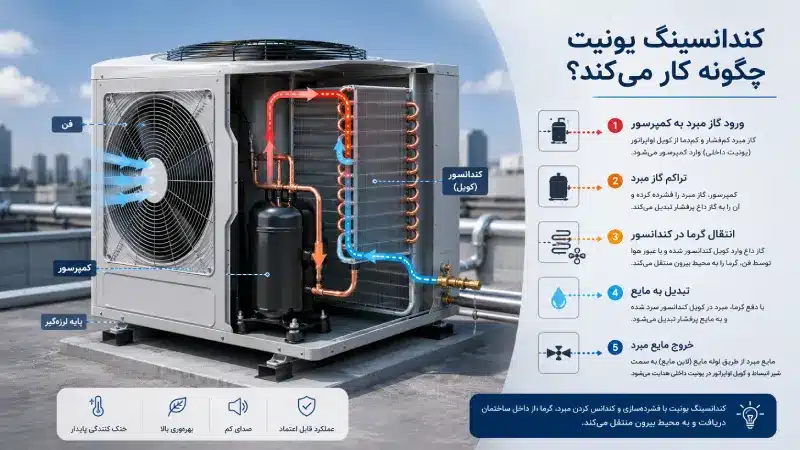

کندانسینگ یونیت چگونه کار میکند؟
عملکرد این دستگاه بر پایه سیکل تبرید تراکمی است. در این فرآیند، مبرد ابتدا بهصورت گاز کمفشار از سمت اواپراتور به کمپرسور بازمیگردد. کمپرسور، مبرد را فشرده کرده و آن را به گاز داغ و پرفشار تبدیل میکند. سپس این گاز وارد کویل کندانسور میشود و با عبور جریان هوا از روی کویل، حرارت خود را از دست میدهد. در نتیجه، مبرد از حالت گاز به مایع تبدیل شده و برای ورود به شیر انبساط و ادامه سیکل سرمایش آماده میشود. این چرخه بهصورت مداوم تکرار میشود تا دمای محیط یا فضای موردنظر به سطح مطلوب برسد. کیفیت طراحی، ظرفیت کمپرسور، سطح کویل کندانسور، نوع فن و شرایط نصب، همگی روی راندمان نهایی سیستم تأثیر دارند. در پروژههای حرفهای، انتخاب این دستگاه باید متناسب با ظرفیت سرمایشی، نوع کاربری ساختمان، فاصله لولهکشی، شرایط اقلیمی و نیاز واقعی پروژه انجام شود.
انواع کندانسینگ یونیت
کندانسینگ یونیتها را میتوان از نظر نوع خنککاری و نوع کمپرسور دستهبندی کرد. انتخاب هر مدل به ظرفیت پروژه، فضای نصب، شرایط آبوهوایی و بودجه بستگی دارد.
کندانسینگ یونیت هوا خنک
در این مدل، دفع حرارت توسط فن و جریان هوا انجام میشود. کندانسینگ یونیت هواخنک رایجترین مدل در بسیاری از پروژههای ساختمانی و سردخانهای است، زیرا نصب سادهتری دارد و به برج خنککن یا مدار آب نیاز ندارد.
کندانسینگ یونیت آب خنک
در مدل آبخنک، دفع حرارت با کمک آب انجام میشود. این سیستم در برخی پروژههای خاص راندمان مناسبی دارد، اما به تجهیزات جانبی، نگهداری بیشتر و کنترل کیفیت آب نیاز دارد.
کندانسینگ یونیت با کمپرسور پیستونی
این مدل بیشتر در کاربردهایی استفاده میشود که فشار کاری مشخص و شرایط تعمیرپذیری اهمیت دارد. کمپرسور پیستونی ساختار قدیمیتر اما قابل تعمیرتری دارد و در برخی سردخانهها همچنان استفاده میشود.
کندانسینگ یونیت با کمپرسور اسکرال
کمپرسور اسکرال صدای کمتر، ابعاد فشردهتر و راندمان مناسبی دارد و برای ظرفیتهای کم تا متوسط گزینه رایجی است. این مدل در بسیاری از پروژههای تجاری و اداری با نیاز سرمایشی متوسط کاربرد دارد.
کاربرد کندانسینگ یونیت در ساختمان و صنعت
کندانسینگ یونیت در پروژههایی استفاده میشود که نیاز به سرمایش مستقیم، سیستم DX یا حذف مدار آب سرد وجود دارد. این دستگاه میتواند همراه با کویل سرمایشی، سردخانه، هواساز یا برخی تجهیزات تهویه مطبوع کار کند. در ساختمانهای اداری، تجاری، فروشگاهها، سالنها و فضاهای صنعتی، انتخاب این دستگاه میتواند باعث سادهتر شدن اجرا و کاهش بخشی از تجهیزات جانبی شود. در بسیاری از پروژهها، این سیستم همراه با دستگاه هواساز استفاده میشود تا هوای خنکشده به شکل کنترلشده وارد فضا شود. همچنین در سردخانهها، کندانسینگ یونیت یکی از اجزای اصلی سیستم تبرید محسوب میشود و انتخاب درست ظرفیت آن تأثیر مستقیمی بر دمای نهایی، مصرف انرژی و پایداری عملکرد دارد.
مزایای کندانسینگ یونیت
این دستگاه در صورت انتخاب و نصب اصولی، مزایای زیادی برای پروژههای متوسط و برخی کاربردهای صنعتی ایجاد میکند. مهمترین مزایا عبارتاند از:
- نصب سادهتر نسبت به برخی سیستمهای مرکزی پیچیده
- حذف مدار آب سرد در بسیاری از کاربردها
- کاهش نیاز به پمپ و لولهکشی آب سرد
- مناسب برای اتصال به کویل DX یا هواساز
- کاربرد مناسب در سردخانهها و فضاهای تجاری
- هزینه نگهداری قابل کنترل در صورت طراحی درست
- امکان استفاده در فضاهایی با محدودیت موتورخانه
- عملکرد مناسب در ظرفیتهای کم تا متوسط
از نظر کاربرد، این دستگاه در برخی پروژهها میتواند جایگزین سادهتری نسبت به سیستمهای بزرگتر باشد؛ اما برای انتخاب دقیق، باید آن را با گزینههایی مثل مینی چیلر یا چیلر هوایی نیز مقایسه کرد.
معایب و محدودیتهای کندانسینگ یونیت
با وجود مزایای زیاد، کندانسینگ یونیت همیشه بهترین انتخاب برای همه پروژهها نیست. در پروژههای بسیار بزرگ، مسیرهای طولانی لولهکشی مبرد، ظرفیتهای بالا یا شرایط خاص اقلیمی ممکن است استفاده از چیلر مناسبتر باشد. همچنین اگر ظرفیت دستگاه بهدرستی انتخاب نشود، فشار زیادی به کمپرسور وارد میشود و مصرف انرژی افزایش پیدا میکند.
محدودیتهای مهم این دستگاه عبارتاند از:
- مناسب نبودن برای برخی پروژههای بسیار بزرگ
- حساسیت به طول مسیر لولهکشی مبرد
- افزایش هزینه اولیه در صورت نیاز به مقدار زیاد مبرد
- افت راندمان در نصب غیراصولی
- نیاز به طراحی دقیق ظرفیت و مسیر لولهکشی
- وابستگی عملکرد به کیفیت کمپرسور و کندانسور
تفاوت کندانسینگ یونیت با چیلر هوایی
تفاوت اصلی کندانسینگ یونیت و چیلر هوایی در سیال انتقال سرمایش است. در چیلر، آب سرد تولید میشود و این آب با کمک پمپ به فنکویل یا هواساز منتقل میگردد. اما در کندانسینگ یونیت، مبرد مستقیماً به سمت کویل DX یا اواپراتور حرکت میکند. به همین دلیل، این سیستم در برخی پروژهها سادهتر اجرا میشود و به مدار آب سرد نیاز ندارد. برای درک بهتر تفاوت این دو سیستم، مطالعه موضوعاتی مانند چیلر چیست؟ میتواند کمک کند تا نقش چیلر در تولید آب سرد و تفاوت آن با سیستمهای مبتنی بر مبرد بهتر مشخص شود. همچنین در پروژههایی که انتخاب بین چیلر و کندانسینگ مطرح است، بررسیهایی مانند مقایسه چیلر آب خنک و هوا خنک میتواند دید دقیقتری نسبت به ساختار و راندمان سیستمهای سرمایشی بدهد.
چه زمانی کندانسینگ یونیت انتخاب مناسبی است؟
کندانسینگ یونیت زمانی انتخاب مناسبی است که پروژه به یک سیستم سرمایشی نسبتاً ساده، قابل کنترل و قابل اتصال به کویل DX یا هواساز نیاز داشته باشد. این دستگاه برای فضاهای تجاری، اداری، سردخانهها، سالنها و برخی فضاهای صنعتی با ظرفیت متوسط گزینه کاربردی است. همچنین اگر اجرای مدار آب سرد، پمپ، لولهکشی گسترده و تجهیزات جانبی چیلر از نظر هزینه یا فضا مناسب نباشد، کندانسینگ یونیت میتواند گزینه بهتری باشد. در پروژههایی که به سرمایش پایدار و طراحی دقیق نیاز دارند، بررسی برند، ظرفیت، نوع کمپرسور و کیفیت قطعات اهمیت زیادی دارد. برای مثال، هنگام مقایسه سیستمهای سرمایشی پیشرفته مانند چیلر تراکمی دایکین با کندانسینگ یونیت، باید نوع کاربری، ظرفیت پروژه و هزینه بهرهبرداری بهصورت دقیق بررسی شود. در برخی پروژهها نیز خدمات تخصصی نصب و راه اندازی چیلر تراکمی میتواند معیار خوبی برای سنجش تفاوت پیچیدگی اجرایی چیلر با کندانسینگ یونیت باشد.
جمع بندی
در نهایت، اگر بدانید کندانسینگ یونیت چیست، انتخاب سیستم سرمایشی برای پروژه سادهتر و دقیقتر خواهد شد. این دستگاه یکی از تجهیزات مهم در سیستمهای تبرید و تهویه مطبوع است که با کمک کمپرسور، کندانسور و فن، مبرد را برای ادامه سیکل سرمایش آماده میکند. کندانسینگ یونیت برای پروژههای متوسط، سردخانهها، هواسازهای DX و برخی فضاهای صنعتی گزینه مناسبی است، اما برای پروژههای بسیار بزرگ همیشه بهترین انتخاب نیست. بررسی ظرفیت، شرایط اقلیمی، نوع کاربری، مسیر لولهکشی و هزینه بهرهبرداری میتواند به انتخاب بهتر کمک کند. برای تصمیمگیری مطمئنتر، مشاوره با کارشناسان تأسیسات و بررسی دقیق مشخصات فنی دستگاه ضروری است. در این مسیر، استفاده از تجربه و مشاوره تخصصی مجموعه جهان تهویه ریما میتواند به انتخاب مناسبتر، کاهش هزینههای اجرایی و افزایش بهرهوری سیستم سرمایشی کمک کند.
سوالات متداول
کندانسینگ یونیت چیست؟
در پاسخ کوتاه به کندانسینگ یونیت چیست باید گفت این دستگاه مجموعهای شامل کمپرسور، کندانسور، فن و تجهیزات کنترلی است که مبرد را فشرده و خنک میکند تا فرآیند سرمایش ادامه پیدا کند.
کندانسینگ یونیت چه کاربردی دارد؟
این دستگاه در سردخانهها، هواسازهای DX، ساختمانهای اداری و تجاری، سالنها و برخی فضاهای صنعتی استفاده میشود.
تفاوت کندانسینگ یونیت با چیلر چیست؟
در کندانسینگ یونیت، مبرد مستقیماً به سمت کویل DX یا اواپراتور میرود، اما در چیلر، آب سرد تولید شده و به فنکویل یا هواساز منتقل میشود.
آیا کندانسینگ یونیت به پمپ آب نیاز دارد؟
در بیشتر مدلهای متصل به کویل DX، نیازی به پمپ آب سرد وجود ندارد، زیرا انتقال سرمایش از طریق مبرد انجام میشود.
کندانسینگ یونیت برای چه پروژههایی مناسب است؟
برای پروژههای متوسط، سردخانهها، فضاهای تجاری، سالنها و سیستمهایی که به هواساز DX نیاز دارند، انتخاب مناسبی است.
