سرمایش و گرمایش ساختمان نقش مهمی در آسایش ساکنین و بهینهسازی مصرف انرژی دارد. در میان سیستمهای مدرن تهویه مطبوع، اسپلیت مرکزی VRV دایکین یکی از پیشرفتهترین و کارآمدترین گزینهها محسوب میشود که با راندمان بالا و کنترل دقیق مصرف انرژی، در پروژههای مختلف ساختمانی مورد استفاده قرار میگیرد. سیستم VRV دایکین یک فناوری هوشمند است که امکان تأمین سرمایش و گرمایش همزمان و مستقل را برای چندین یونیت داخلی فراهم میکند.
قیمت سیستم VRV به عواملی مانند برند و ظرفیت یونیت خارجی بستگی دارد، اما دایکین به عنوان پیشگام این صنعت، همواره به دلیل کیفیت بالا و نوآوری، انتخاب اصلی بسیاری از پروژههای حرفهای بوده است. این سیستم در سال 1982 توسط دایکین معرفی شد و با استفاده از یک یونیت خارجی قدرتمند و چندین یونیت داخلی، امکان کنترل دقیق دما در بخشهای مختلف ساختمان را فراهم میکند. ترکیب برق و گاز مبرد در عملکرد آن باعث افزایش راندمان و پایداری سیستم میشود. به طور کلی، فناوریهای اسپلیت مرکزی با نامهای VRF و VRV شناخته میشوند که VRV (Variable Refrigerant Volume) نسخه اولیه و توسعهیافته این تکنولوژی است و توسط دایکین به صنعت تهویه مطبوع معرفی شده است.
VRV (Variable Refrigerant Volume) به معنای کنترل هوشمند حجم مبرد متناسب با بار سرمایشی و گرمایشی هر فضا است. در این سیستم، میزان مبرد بهصورت مستقل و دقیق برای هر یونیت تنظیم میشود تا دما در بخشهای مختلف ساختمان به شکل جداگانه کنترل گردد. برخلاف سیستمهای اسپلیت معمولی، در اسپلیت مرکزی VRV دایکین امکان مدیریت مستقل دما در هر واحد وجود دارد. همچنین به دلیل بهینهسازی تبادل حرارتی بین یونیت داخلی و خارجی، راندمان سیستم (COP) افزایش یافته و مصرف انرژی کاهش مییابد. کاربردهای اسپلیت مرکزی VRV دایکین شامل پروژههایی است که نیاز به کنترل دقیق تهویه مطبوع دارند؛ مانند ساختمانهای مسکونی، اداری، تجاری، صنعتی، هتلها و بیمارستانها. این سیستم علاوه بر ایجاد آسایش حرارتی، باعث کاهش قابل توجه هزینههای انرژی نیز میشود.
برای انتخاب بهترین مدل متناسب با پروژه شما، همین حالا با کارشناسان ما تماس بگیرید و از مشاوره تخصصی رایگان بهرهمند شوید.
تماس با مشاور

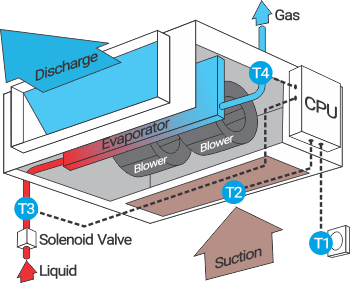

روند کارکرد دستگاه VRV متناسب با فضای مورد تهویه می باشد، بدین ترتیب که یونیت داخلی موجود در هر فضا در هر لحظـه به وسیله (PCB) (Printed Circuit Board) و 4 حسگر (T4,T3,T2,T1) موجود در آن، دمای فضا را با دمای تعیین شده توسط مصرف کننده ها مقایسه و با توجه به دمای مبرد ورودی و خروجی مقدار مبرد مورد نیاز را به وسیله PCB از یونیت خارجی در خواست می نماید. شیر برقی (تدریجی) با تغییر مقطع در هر لحظـه میزان مبرد ورودی به کویل را تنظیم می کند تا دمای فضا را به دمای مطلوب برساند. با رسیدن دمای فضا به دمای تعیین شده، PCB دستور تزریق مبرد را تنها به مقدار مورد نیاز برای ثابت نگه داشتن دمای آن فضا به یونیت خارجی ارسال می نماید و دور فن یونیت داخلی به واسطه دور متغیر بودن، متناظر با دما کاهش می یابد تا دمای اتاق را در دمای تعیین شده حفظ نماید. بدین ترتیب سیال حامل سرما و یا گرما که به سمت یونیت خارجی در حال حرکت است برای از دست دادن یکی از این دو عامل، وارد کویل یونیت خارجی می گردد، همچنین فن های مجهز به اینورتر موجود در داخل یونیت خارجی عامل تبادل حرارت در یونیت خارجی می باشند که دور این فن ها متناسب با افزایش یا کاهش دور کمپرسورها و همچنین دور فن یونیت های داخلی (ناشی از تغییر بار برودتی یا حرارتی مورد نیاز فضای مورد تهویه) تغییر می کند.
سیستم VRV استاندارد
این نوع سیستم برای فضاهای تجاری و مسکونی طراحی شده است و از سیستمهای تکمنبع (Single-source) استفاده میکند. دارای عملکرد سرمایشی و گرمایشی با کنترل دقیق دما در هر واحد است. به دلیل انعطافپذیری بالا در نصب، برای ساختمانهای مختلف از جمله اداری و تجاری مناسب است.
سیستم VRV حرارتی
این سیستم قابلیت تأمین سرمایش و گرمایش همزمان را برای چندین واحد داخلی فراهم میآورد. برای پروژههایی که نیاز به سیستم سرمایش و گرمایش در فضاهای مختلف دارند، ایدهآل است. میتواند گرمای ضایعاتی از برخی بخشها را به بخشهای دیگر منتقل کند، که به کاهش مصرف انرژی کمک میکند.
سیستم VRV اینورتر
سیستم VRV اینورتر از کمپرسور اینورتر استفاده میکند که توانایی تنظیم سرعت کمپرسور بهصورت خودکار را دارد. این سیستم مصرف انرژی کمتری دارد و کارکرد بهینهتری در فضاهای مختلف ایجاد میکند. علاوه بر این، این سیستمها از صدای کمتری برخوردار هستند و بهویژه برای فضاهای حساس به صدا مانند اتاقهای کنفرانس یا هتلها مناسب است.
سیستم VRV دوگانه
این سیستم امکان کنترل دو واحد داخلی بهطور مستقل از یک کمپرسور مرکزی را فراهم میکند. بهاینترتیب، سیستم میتواند نیازهای مختلف فضاهای مختلف را بهطور همزمان تأمین کند. این سیستم برای فضاهایی که نیاز به تنظیم دما در دو منطقه متفاوت دارند، مناسب است.
سیستم VRV سرمایش/گرمایش مستقل
این سیستمها بهطور ویژه برای فضاهایی طراحی شدهاند که نیاز به سرمایش و گرمایش در واحدهای مختلف دارند. سیستمهای VRV این امکان را میدهند که برخی واحدها به سرمایش و برخی دیگر به گرمایش نیاز داشته باشند، بدون اینکه تأثیر منفی بر روی یکدیگر داشته باشند.
چه سوالی داشته باشید، چه نیاز به کمک داشته باشید یا بخواهید در خصوص فرصتهای مشارکت با ما اطلاع کسب کنید، تیم ما آماده کمک است. برای پاسخگویی سریع و رفع نیازتان با ما تماس بگیرید.
در پروژههای بزرگ مانند برجهای اداری، مراکز خرید و هتلها، نیاز به سیستمی وجود دارد که بتواند چندین فضا را بهصورت مستقل کنترل کند. در چنین شرایطی، استفاده از سیستم VRV دایکین بهترین انتخاب است.
همچنین در پروژههایی که محدودیت فضا برای نصب تجهیزات وجود دارد، VRV به دلیل نیاز به فضای کمتر نسبت به سیستمهایی مانند چیلر، گزینهای بسیار مناسب محسوب میشود.
VRV دایکین، یک راه حل جامع برای هر نوع کاربری

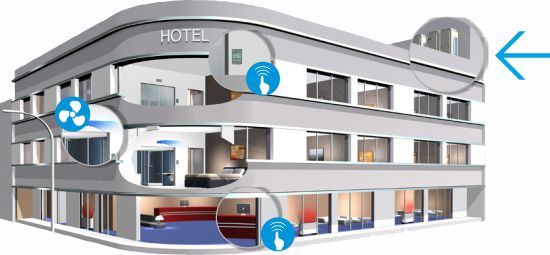

راحتی و آسایش یکی از فاکتورهای اساسی در هتل ها و عاملی مهم در جذب مخاطب در مراکز تجاری و تفریحی میباشد، در عین حال کنترل بخش های مختلف از طریق یک سیستم مرکزی، VRV دایکین را محصولی مناسب برای این کاربری نموده است.
تجهیزات با راندمان بالا و کنترل هوشمند مصرف انرژی در سیستم تهویه مطبوع دفاتر اداری، تاثیر مثبتی بر هزینه های مجموعه داشته و در عین حال راحتی و آسایش را برای کارمندان تامین مینماید.
فروشگاه ها و مغازه ها همواره در تلاش برای کاهش هزینه ها در بخش توسعه و هزینه ها می باشند و بهمین دلیل پیشنهاد دستگاه VRV دایکین با هزینه مصرف انرژی و نگهداری پایین و طول عمر طولانی میتواند بسیار کارآمد باشد.

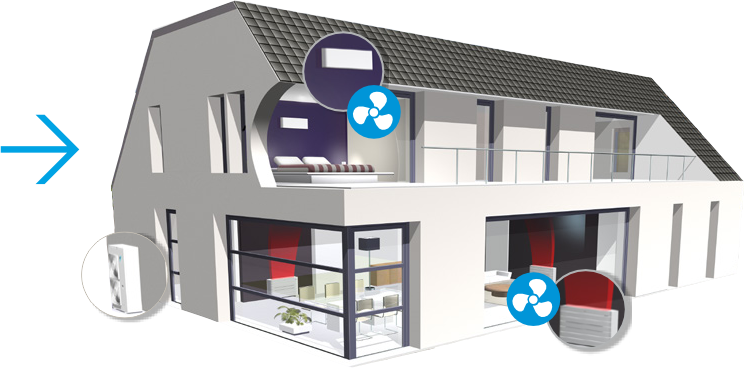

یک سیستم سرمایش و گرمایش مقرون بصرفه با حداقل میزان انرژی مصرفی و حداکثر تامین آسایش برای ساکنین.
تکنولوژی های منحصر بفرد VRV دایکین
به لطف فناوری انقلابی دمای متغیر ماده مبرد (VRT) دایکین، سیستم VRV بصــورت مداوم سرعت کمپرسور و دمای مبرد را سـنجیده و متناسب با ظـرفیت مـورد نیاز و بر اساس بالاترین بازدهی سیستم را تنظیم می نماید. این سیســـتم اولین تکنولوژی کنترلر مبتنی بر تغییرات آب و هوایی در سیســــتم های تهویه مطبوع بوده که با کمک آن بازدهی فصلی تا 28 درصد افزایش داشته است.
موتور و کمپرسور استفاده شده در اسپلیت مرکزی VRV دایکین علاوهبر هماهنگی بیشتر با سیستم دمای متغیر ماده مبرد (VRT) مصرف آن تا 40% کاهش پیدا میکند همچنین موتورهای استفاده شده در این مدل از اسپلیتها DC هستند که به نسبت موتورهای AC بازدهی بالاتری دارند؛ البته که نباید از آهنربای نئودیمیوم Neodymium قدرتمند آن که گشتاور کافی را در هر لحظه تامین نموده و تا 50 درصد از مدلهای مشابه قویتر است، غافل شد.
اگر تجربه استفاده از برندهای نامعتبر و یا اسپلیتهای مرکزی VRF را داشته باشید؛ احتمالا چندین بار با قطع گرمایش در زمان یخ زدایی یا Defrost مواجه شدهاید اسپلیت مرکزی دایکین به دلیل تکنولوژی به روز برای این مشکل هم چارهای اندیشیده تا در زمان یخ زدایی یونیت بیرونی با عدم گرمایش یونیت داخلی مواجه نشوید.

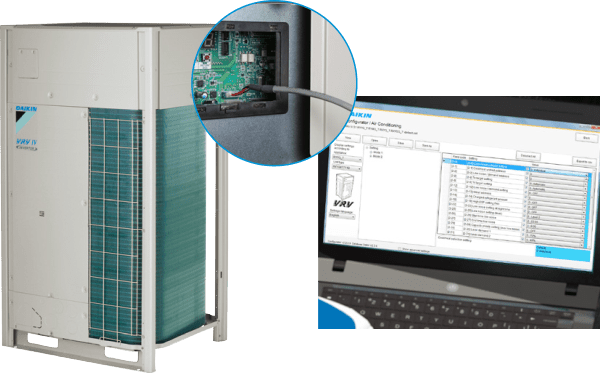

نرم افزار پیشرفته VRV دایکین یک راهحل کاربردی برای راهاندازی و پیکربندی سریع و با دقت بالای سیستم است که بزرگترین سرآمد آن صرفهجویی در زمان است. این سیستم دستگاههای مختلف یک پروژه را به صورت دقیق و همسان مدیریت کرده و عملیات پیچیده برای برنامه ریزی را حذف میکند.
کویلهای جدید کندانسور دایکین به دلیل ویژگیهای خارق العاده آن، صرفهجویی و بازده +30% را برای شما به همراه خواهد داشت؛ اما موضوع مهمتر که لازم است به آن توجه ویژه داشته باشید، در تکنولوژی E-pass خلاصه میشود. در این تکنولوژی با بهینهسازی مسیر مبدل حرارتی، مانع از انتقال گرما از لولههای گاز با دمای بالا به لولههای مایع با دمای پایین میشود.
قیمت VRV دایکین به عوامل مختلفی بستگی دارد و نمیتوان عدد ثابتی برای آن تعیین کرد. مهمترین عوامل تأثیرگذار عبارتند از:
از 8 تا بیش از 40 اسب بخار؛ هرچه ظرفیت بالاتر باشد، قیمت اسپلیت مرکزی VRV دایکین افزایش مییابد.
مدلهای VRV معمولی، اینورتر و حرارتی که هرکدام قیمت و کارایی متفاوتی دارند.
یونیتهای دیواری، کاستی چهارطرفه و مدلهای خاص که روی قیمت سیستم VRV دایکین تأثیر دارند.
شامل لولهکشی، نصب تخصصی و راهاندازی کامل سیستم در پروژه.
خدمات پس از فروش، سرویس دورهای و پشتیبانی فنی.
هزینه حمل و اجرا بسته به محل پروژه متغیر است.
مصرف برق سیستم های VRV به دلیل کنترل دور کمپرسور، فن کندانسور و همچنین دور شیر انبساط و فن جداگانه روی هر یونیت داخلی (دارای چهار اینورتر) در حالت اوج بار 40درصد از سیستم های مشابه کمتر بوده وافزایش EER به میزان 187 %را بدنبال دا رد که این مقدار در بارهای جزئی، بدلیل امکان کارکرد بار جزئی (Partial load) و افزایش COP سیستم در بارهای جزئی به طرز چشمگیری (تا حد 1/3 سیستم های On/Off) کاهش می یابد.
یونیت های خارجی VRV دایکین در مقایسه با انواع چیلر ها دارای وزن بسیار کمتر (حداکثر 398 کیلوگرم) بوده و کارکرد آنها کاملا بدون لرزش می باشد. این ویژگیها عدم نیاز به زیر سازی را در مقایسه با چیلر ها (که نیاز به تقویت و زیرسازی سازه در محل نصب دارند) برای VRV دایکین به ارمغان آورده است.
از جمله مهمترین ویژگی های سیستم VRV دایکین اتصال چندین یونیت داخلی (تا 64 دستگاه) به یک یونیت خارجی با توجه به ظرفیت انتخابی بوده که قابلیت تامین بار سرمایش و گرمایش 64 فضا را به طور مستقل امکان پذیر می سازد.
از جمله مهمترین ویژگی های سیستم VRV دایکین اتصال چندین یونیت داخلی (تا 64 دستگاه) به یک یونیت خارجی با توجه به ظرفیت انتخابی بوده که قابلیت تامین بار سرمایش و گرمایش 64 فضا را به طور مستقل امکان پذیر می سازد.
کمپرسورهای دور ثابت به علت روشن و خاموش شدن لحظه ای (بدون اینورتر) استهلاک بالاتری داشته لذا عمر مفید کوتاه تری نسبت به کمپرسورهای دور متغیر (دارای اینورتر) که دور خود را افزایش یا کاهش میدهند، خواهند داشت. کمپرسورهای مورد استفاده در سیستم VRV دایکین، ساخت کمپانی دایکین و از نوع اسکرال (Scroll) با مکانیزم (High Trust) هستند. در این مکانیزم با افزایش زیاد فشار روغن در طول محور کمپرسور، میزان اتلاف نیروهای محوری در کمپرسور کاهش یافته که باعث افزایش راندمان و کاهش سطح صدای کمپرسور می شود. این کمپرسور ها مجهز به آهن ربای نئودیمیوم (Neodymium)، قوی ترین آهن ربای طبیعی دنیا در موتور DC خود بوده و دارای عمر مفید بالا (حداقل 25 سال) و حداقل میزان صدا هستند. همچنین عملکرد کمپرسورها بصورت هرمتیک (Hermetic) (کاملا بسته) بوده و خود روانکار میباشند که این دو مورد تاثیر به سزایی در عمر مفید طولانی دستگاه دارند.
متراژ بالا در لوله کشی سیستم های VRF مدیا به شما این امکان را می دهد تا بی دغدغه پنل های داخلی خود را در بهترین مکان جاگذاری کرده و از انعطاف بالایی در طراحی برخوردار باشید. هنگام نصب سیستم های VRF می توان به طور کلی تا 1000 متر لوله کشی انجام داد، طولانی ترین طول متراژ لوله کشی از یونیت خارجی تا اولین یونیت داخلی می تواند تا 175 متر باشد، همچنین می توان تا 90 متر پس از اولین انعشاب لوله کشی را ادامه دهید.
لوله کشی ها در سیستم VRV دایکین بصورت انشعاب گیری و موازی انجام می پذیرد. ویژگی هایی همچون بیشترین فاصله بین یونیت داخلی و خارجی تا 165 متر، اختلاف ارتفاع بین یونیت خارجی و داخلی تا 90 متر، اختلاف ارتفاع بین چندین یونیت داخلی تا 30 متر و قابلیت 90 متر لوله کشی برای انشعاب گیری پس از اولین انشعاب، سیستم VRV دایکین را تبدیل به سیستمی با کارآیی بسیار بالا و قابلیت کارکرد در پروژه های دارای محدودیت نموده است.
یونیت های داخلی سیستم VRV دایکین دارای میانگین صدای dBa 30 بوده که در محدوده دستگاه های با صدای بسیار کم قرار می گیرند. همچنین میانگین صدای تولید یونیت های خارجی dBa 60 بوده که مناسب برای استفاده در بالکن ها (بدون نفوذ صدا به داخل در و پنجره های دوجداره) و فضای های روف گاردن می باشد.
برای انتخاب بهترین مدل متناسب با پروژه شما، همین حالا با کارشناسان ما تماس بگیرید و از مشاوره تخصصی رایگان بهره مند شوید.
| ویژگی | سیستم VRV | سیستم چیلر |
|---|---|---|
| نوع انتقال انرژی | مستقیم با مبرد | با آب سرد |
| راندمان انرژی | بالا | متوسط تا بالا |
| نصب و اجرا | سادهتر | پیچیدهتر |
| کنترل دما | مستقل در هر فضا | محدودتر |
| کاربرد | پروژههای مدرن | پروژههای بزرگ صنعتی |
| مصرف انرژی | کمتر | بیشتر |
| مشخصه فنی | توضیحات عملکردی (VRV) |
|---|---|
| مدل سیستم | اسپلیت مرکزی VRV دایکین با کنترل چندمنطقهای |
| نوع کمپرسور | کمپرسور اینورتر (Inverter) با راندمان بالا |
| ظرفیت سرمایش | از 8 تا 48 اسب بخار متناسب با پروژه |
| ظرفیت گرمایش | از 8 تا 48 اسب بخار با عملکرد همزمان سرمایش/گرمایش |
| نوع مبرد | R-410A با راندمان بالا و سازگار با محیط زیست |
| میزان صدا | 32 تا 45 دسیبل (عملکرد کمصدا) |
| کارکرد دمایی | عملکرد پایدار در بازه 15- تا 46+ درجه |
| طول لولهکشی | تا 100 متر (بسته به مدل و پروژه) |
| ارتفاع نصب | حداکثر 30 متر بین یونیتها |
| کنترل هوشمند | قابلیت اتصال به BMS و سیستم مدیریت ساختمان |
| راندمان انرژی | COP تا 4.5 با مصرف انرژی بهینه |
| ویژگیهای اضافی | کنترل مستقل دما + اتصال چندین یونیت داخلی |
| نوع یونیت داخلی | داکتی، کاستی، دیواری و ایستاده |
مجموعه جهان تهویه ریما به عنوان فعال در حوزه سیستمهای تهویه مطبوع و نمایندگی رسمی و انحصاری برند دایکین، خدمات طراحی، تأمین و اجرای سیستمهای VRV را ارائه میدهد. این مجموعه به عنوان تأمینکننده و مجری سیستمهای تهویه مطبوع، خدمات تخصصی زیر را ارائه میدهد:
در نتیجهگیری، اسپلیت مرکزی VRV دایکین بهعنوان یکی از پیشرفتهترین و کارآمدترین سیستمهای تهویه مطبوع در بازار، انتخابی مناسب برای پروژههای مسکونی، تجاری و صنعتی است. این سیستم با بهرهگیری از فناوریهای روز دنیا، امکان کنترل مستقل دما در هر واحد را فراهم میکند که این ویژگی باعث افزایش کارایی و کاهش مصرف انرژی میشود. همچنین، اسپلیت مرکزی VRV دایکین با استفاده از کمپرسورهای اینورتر، عملکردی بیصدا و بهینه را در هر فضا تضمین میکند. یکی از مزایای سیستم VRV دایکین، تطبیقپذیری بالای آن با انواع ساختمانها و پروژهها است؛ بهطوری که در ساختمانهای اداری، هتلها و بیمارستانها نیز عملکرد بسیار مطلوبی دارد. این سیستم با ایجاد دمای یکنواخت در بخشهای مختلف، آسایش حرارتی بالایی را برای کاربران فراهم میکند. از سوی دیگر، در برخی پروژهها مقایسه این سیستم با گزینههایی مانند داکت اسپلیت دایکین میتواند به انتخاب دقیقتر کمک کند، زیرا هرکدام از این سیستمها بسته به نوع پروژه و نیاز کاربری، مزایا و کاربردهای خاص خود را دارند. در نهایت، با توجه به پشتیبانی مناسب و دسترسی به قطعات یدکی در ایران، اسپلیت مرکزی VRV دایکین یک انتخاب مطمئن برای بهرهبرداری بلندمدت، کاهش مصرف انرژی و افزایش بهرهوری در پروژههای مختلف محسوب میشود.
واحد مهندسی فروش جهان تهویه ریما مفتخر است سرویس مشاوره رایگان را جهت ارائه هرچه بهتر و کامل تر خدمات به کارفرمایان، مشاوران و مالکین محترم پروژه های مسکونی، اداری و تجاری ارائه نماید.
این خدمات شامل محاسبه بار برودتی/حرارتی ، ظرفیت سنجی و ارائه پیشنهاد در قالب سیستم داکت اسپلیت، VRV و چیلر و فن کوئل می باشد.
