برای پاسخ دقیق به پرسش چیلر چیست باید بدانیم که این دستگاه مستقیماً هوای محیط را سرد نمیکند، بلکه گرمای آب یا یک سیال فرایندی را میگیرد و دمای آن را کاهش میدهد. آب سرد تولیدشده از طریق لولهکشی به فنکویل، هواساز یا مبدل حرارتی منتقل میشود و پس از جذب گرمای محیط یا تجهیزات صنعتی، دوباره به دستگاه بازمیگردد. این چرخه پیوسته، سرمایش یکنواخت و قابلکنترل ایجاد میکند. این تجهیزات در برجهای مسکونی، هتلها، بیمارستانها، مراکز خرید، کارخانهها و خطوط تولید کاربرد دارند. انتخاب مدل مناسب باید بر اساس بار سرمایشی، اقلیم، محدودیت مصرف آب، فضای نصب و هزینه بهرهبرداری انجام شود.
چیلر چیست و چه وظیفهای دارد؟
در تعریف ساده، چیلر دستگاهی برودتی است که با استفاده از یک چرخه ترمودینامیکی، گرمای آب یا سیال را جذب و آن را به محیط دیگری منتقل میکند. خروجی این فرایند معمولاً آب سردی است که برای سرمایش ساختمان یا خنککاری تجهیزات استفاده میشود. در تهویه مطبوع، آب سرد وارد کویل فنکویل یا هواساز میشود. هوای اتاق از روی سطح سرد کویل عبور میکند، گرمای خود را از دست میدهد و با دمای پایینتر به فضا بازمیگردد. در صنعت، هدف ممکن است خنککردن هوای ساختمان نباشد. برای مثال در تزریق پلاستیک، صنایع دارویی، خطوط تولید مواد غذایی، دستگاههای لیزر و تجهیزات پزشکی، کنترل دمای فرایند اهمیت زیادی دارد. در این شرایط سیال سردشده وارد مدار خنککاری میشود و گرمای اضافی تجهیزات یا محصول را میگیرد.
نکته مهم این است که دستگاه «سرما» ایجاد نمیکند؛ بلکه گرما را از یک نقطه میگیرد و به نقطه دیگری انتقال میدهد. این فرایند در مدلهای تراکمی با کمک مبرد، کمپرسور، اواپراتور، کندانسور و شیر انبساط انجام میشود.

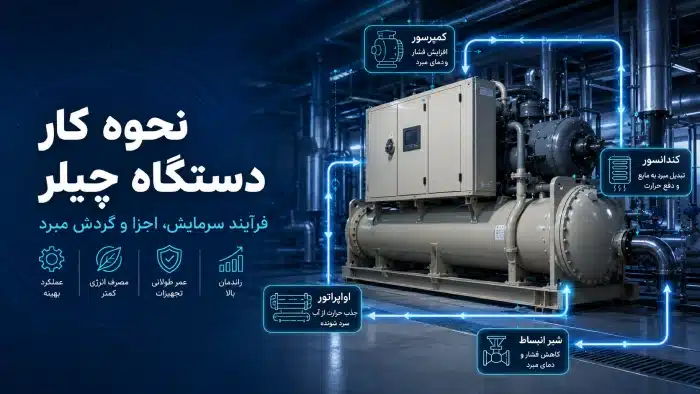

نحوه کار دستگاه چیلر
عملکرد نوع تراکمی بر پایه گردش مبرد در یک مدار بسته است و در چهار مرحله انجام میشود:
- جذب گرما در اواپراتور: آب گرم برگشتی از ساختمان یا فرایند صنعتی وارد اواپراتور میشود. در سمت دیگر این مبدل، مبرد با فشار و دمای پایین جریان دارد. مبرد گرمای آب را جذب میکند و به بخار تبدیل میشود. همزمان دمای آب کاهش مییابد و آب سرد برای ارسال به فنکویل، هواساز یا تجهیزات صنعتی آماده میشود.
- افزایش فشار در کمپرسور: بخار مبرد وارد کمپرسور میشود. کمپرسور فشار و دمای آن را افزایش میدهد تا مبرد بتواند گرمای جذبشده را در کندانسور دفع کند. نوع کمپرسور بر ظرفیت، راندمان، صدا و نحوه کنترل دستگاه اثر میگذارد.
- دفع گرما در کندانسور: مبرد داغ و پرفشار وارد کندانسور میشود و گرمای خود را به هوای بیرون یا آب مدار برج خنککننده میدهد. با کاهش دما، مبرد از بخار به مایع تبدیل میشود. اگر گرما مستقیماً به هوای آزاد منتقل شود، دستگاه هواخنک است و اگر انتقال گرما به آب انجام شود، دستگاه آبخنک محسوب میشود.
- کاهش فشار در شیر انبساط: مبرد مایع از شیر انبساط عبور میکند و فشار و دمای آن کاهش مییابد. سپس دوباره وارد اواپراتور میشود تا گرمای آب را جذب کند. با تکرار این چرخه، آب در دمای موردنظر نگه داشته میشود.
اجزای اصلی سیستم
برای درک بهتر این موضوع که چیلر چیست باید اجزای پایه آن را نیز شناخت.
کمپرسور
کمپرسور وظیفه گردش مبرد و افزایش فشار آن را بر عهده دارد. کمپرسورها در انواع اسکرال، اسکرو، سانتریفیوژ و رفتوبرگشتی ساخته میشوند. مدل اسکرال بیشتر در ظرفیتهای پایین و متوسط، مدل اسکرو در ظرفیتهای بالاتر و نوع سانتریفیوژ در پروژههای بسیار بزرگ کاربرد دارد.
اواپراتور
اواپراتور مبدلی است که گرمای آب را به مبرد منتقل میکند. این قطعه ممکن است از نوع پوسته و لوله، صفحهای یا ساختارهای دیگر باشد و طراحی آن بر ظرفیت و راندمان کلی اثر مستقیم دارد.
کندانسور
کندانسور گرمای مبرد را دفع میکند. در مدل هواخنک، فنها هوا را از روی کویل عبور میدهند. در مدل آبخنک، آب کندانسور گرما را دریافت میکند و سپس آن را در برج خنککننده به محیط میدهد.
شیر انبساط
شیر انبساط میزان ورود مبرد به اواپراتور را کنترل و فشار آن را کاهش میدهد. عملکرد نادرست این قطعه میتواند باعث افت ظرفیت، یخزدگی یا افزایش مصرف انرژی شود.
علاوه بر این چهار بخش، تجهیزاتی مانند تابلو برق، کنترلر، سنسورهای فشار و دما، فیلتر درایر، جداکننده روغن، پمپ و تجهیزات حفاظتی نیز در ساختار دستگاه وجود دارند.
انواع دستگاه از نظر چرخه سرمایش
سیستمهای برودتی مرکزی از نظر شیوه ایجاد سرمایش به دو گروه اصلی تراکمی و جذبی تقسیم میشوند.
نوع تراکمی
در مدل تراکمی، کمپرسور با مصرف برق مبرد را در مدار به گردش درمیآورد. کنترلپذیری مناسب، تنوع ظرفیت و راندمان مطلوب باعث شده این گروه در بسیاری از ساختمانها و صنایع استفاده شود. مدلهای تراکمی از نظر کندانسور به هواخنک و آبخنک و از نظر کمپرسور به اسکرال، اسکرو، سانتریفیوژ و رفتوبرگشتی تقسیم میشوند.برای مشاهده مدلها، ظرفیتها و مشخصات فنی محصولات این برند، میتوانید صفحه چیلر تراکمی دایکین را بررسی کنید. همچنین اطلاعات مدلهای مختلف و گزینه های قابلاستفاده در پروژههای ساختمانی و صنعتی در صفحه چیلر تراکمی میدیا ارائه شده است.
نوع جذبی
در مدل جذبی، بهجای کمپرسور مکانیکی از فرایند حرارتی و محلول جاذب استفاده میشود. منبع انرژی آن میتواند بخار، آب داغ، شعله مستقیم یا حرارت بازیافتی باشد. این دستگاه در پروژههایی که منبع حرارتی مناسب دارند کاربردی است، اما ابعاد بزرگتر، تجهیزات جانبی بیشتر و نگهداری تخصصیتر باید در ارزیابی آن در نظر گرفته شود.ب رای شناخت دقیقتر تفاوت عملکرد، مصرف انرژی و کاربرد این دو سیستم، مقاله تفاوت چیلر جذبی و تراکمی را مطالعه کنید.

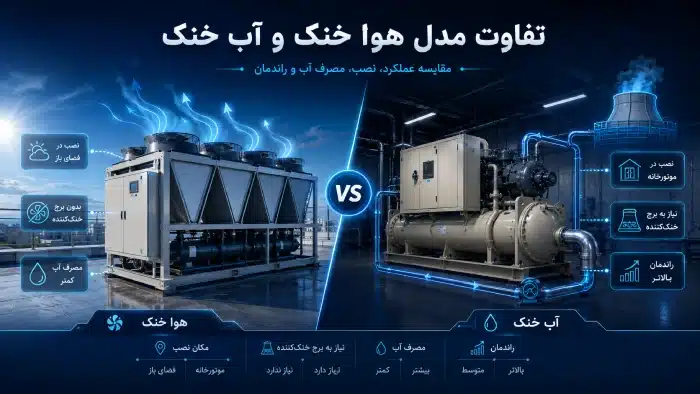

تفاوت مدل هوا خنک و آب خنک
یکی از رایجترین پرسشها پس از بررسی چیلر چیست، تفاوت دو مدل هواخنک و آبخنک است. هر دو آب سرد تولید میکنند، اما روش دفع گرمای کندانسور در آنها متفاوت است.
مدل هوا خنک
در این مدل، کندانسور در معرض جریان هوای آزاد قرار دارد و فنها گرمای مبرد را به محیط منتقل میکنند. دستگاه معمولاً روی بام یا محوطه باز نصب میشود.مهمترین مزایای آن عدم نیاز به برج خنککننده، کاهش مصرف آب، نصب سادهتر و نگهداری آسانتر است. در مقابل، عملکرد دستگاه به دمای هوای بیرون وابسته است و در روزهای بسیار گرم ممکن است راندمان کاهش یابد. صدای فنها و فضای لازم برای عبور آزاد هوا نیز باید در طراحی بررسی شود.
مدل آب خنک
در مدل آبخنک، گرمای مبرد به آب منتقل میشود. آب گرمشده به برج خنک کننده منتقل میشود تا گرمای خود را دفع کند و سپس دوباره به کندانسور بازگردد. بخش اصلی دستگاه معمولاً در موتورخانه نصب میشود. راندمان مناسب در ظرفیتهای بالا و امکان نصب در فضای بسته از مزایای آن است. با این حال، برج خنککننده، پمپهای اضافی، لولهکشی، تصفیه آب و رسوبزدایی را لازم دارد. انتخاب میان این دو گزینه باید بر اساس اقلیم، هزینه آب و برق، فضای نصب، صدا و هزینه نگهداری انجام شود. برای بررسی دقیق تفاوت راندمان، تجهیزات جانبی و شرایط نصب، مقاله مقایسه چیلر آب خنک و هوا خنک را بخوانید.
انواع کمپرسور چیلرها
نوع کمپرسور یکی از عوامل مهم در ظرفیت و عملکرد دستگاه است. کمپرسور اسکرال معمولاً در ظرفیتهای پایین و متوسط استفاده میشود و صدای نسبتاً کمی دارد. کمپرسور اسکرو برای ظرفیتهای متوسط و بالا و کارکرد پیوسته مناسب است. نوع سانتریفیوژ بیشتر در پروژههای بسیار بزرگ به کار میرود و کمپرسور رفتوبرگشتی نیز در برخی دستگاههای قدیمیتر یا کاربردهای خاص دیده میشود. انتخاب کمپرسور باید بر اساس ظرفیت موردنیاز، الگوی بار، راندمان، میزان صدا، ساعات کارکرد و شرایط نگهداری انجام شود. قیمت اولیه کمپرسور تنها یکی از معیارهای انتخاب است و هزینه مصرف انرژی و تعمیرات آن نیز باید بررسی شود.برای مقایسه ساختار، ظرفیت و کاربرد مدلهای مختلف، راهنمای انواع کمپرسور چیلر را مشاهده کنید.
کاربردهای ساختمانی و صنعتی
- در ساختمانهای بزرگ، سیستم مرکزی امکان توزیع یکنواخت سرمایش و مدیریت بهتر تجهیزات را فراهم میکند. آب سرد میتواند به چند هواساز و فنکویل در طبقات مختلف برسد. این راهکار در برجهای مسکونی، ساختمانهای اداری، مراکز خرید، هتلها، بیمارستانها، دانشگاهها، فرودگاهها و مراکز داده کاربرد دارد. در پروژههای حساس نیز میتوان ظرفیت رزرو، پمپ پشتیبان و مدارهای مستقل در نظر گرفت.
- در صنعت، کنترل دما مستقیماً بر کیفیت محصول و سرعت تولید اثر میگذارد. خنککاری قالبهای تزریق پلاستیک، خطوط تولید غذا و نوشیدنی، فرایندهای دارویی، تجهیزات لیزر، ماشینآلات، چاپ و تجهیزات پزشکی از کاربردهای رایج هستند. در این پروژهها باید دمای موردنیاز، ساعات کارکرد، کیفیت آب و احتمال آلودگی بررسی شود. برای بعضی کاربردهای صنعتی ممکن است آب یا سیال مدار اصلی به دلیل آلودگی، خورندگی یا تفاوت دمایی نتواند مستقیماً وارد دستگاه شود. در این شرایط از مبدل حرارتی واسط استفاده میشود تا مدار فرایند از مدار آب سرد جدا بماند.
تفاوت با مینیچیلر، کولر گازی و VRF
مینیچیلر یک دستگاه تراکمی با ظرفیت پایینتر و ابعاد جمعوجورتر است که معمولاً برای یک واحد مسکونی، دفتر یا ویلا استفاده میشود. این گزینه استقلال هر واحد را افزایش میدهد، اما در پروژههای بزرگ باید هزینه خرید چند دستگاه، فضای نصب و تعمیرات آن با یک سامانه مرکزی مقایسه شود. در کولر گازی و بسیاری از سیستمهای VRF، مبرد مستقیماً به یونیتهای داخلی میرسد؛ اما در سامانه آبی، آب سرد میان دستگاه مرکزی و مصرفکنندهها گردش میکند. VRF میتواند برای بعضی پروژههای متوسط و فضاهای نیازمند کنترل مستقل مناسب باشد، در حالی که سامانه آبی در ساختمانهای بزرگ، فضاهای دارای هواساز و کاربردهای صنعتی انعطاف بیشتری دارد. هیچیک از این سیستمها بهصورت مطلق بهتر از دیگری نیست. هزینه خرید، مصرف انرژی، طول لولهکشی، شرایط معماری، تعداد واحدها، نوع کاربری، دسترسی به خدمات فنی و هزینه تعمیرات باید پیش از انتخاب مقایسه شوند.
مصرف برق به چه عواملی بستگی دارد؟
مصرف انرژی عدد ثابتی نیست و به ظرفیت واقعی، راندمان کمپرسور، دمای هوای بیرون، دمای آب رفت و برگشت، تمیزی مبدلها، مقدار مبرد، نحوه کنترل ظرفیت، ساعات کار، وضعیت پمپها و عملکرد در بار جزئی وابسته است. انتخاب دستگاه بزرگتر از نیاز الزاماً عملکرد بهتری ایجاد نمیکند. دستگاه بیشازحد بزرگ ممکن است پیوسته روشن و خاموش شود، راندمان را کاهش دهد و استهلاک را افزایش دهد. دستگاه کمظرفیت نیز در روزهای گرم نمیتواند بار سرمایشی پروژه را تأمین کند و ممکن است بهصورت مداوم با حداکثر توان کار کند. محاسبه بار سرمایشی باید توسط متخصص و بر اساس متراژ، تابش، تعداد افراد، تجهیزات، هوای تازه، عایقکاری و اقلیم انجام شود. بررسی راندمان در بار جزئی نیز اهمیت زیادی دارد، زیرا بیشتر سیستمها در تمام ساعات سال با ظرفیت کامل کار نمیکنند.
نکات مهم در انتخاب
برای انتخاب صحیح، تنها دانستن اینکه چیلر چیست کافی نیست. مشخصات پروژه باید بهصورت دقیق بررسی شود.
ظرفیت سرمایشی
ظرفیت باید بر اساس بار واقعی تعیین شود. متراژ بهتنهایی کافی نیست و تابش، تعداد افراد، روشنایی، تجهیزات، عایق و هوای تازه نیز بر محاسبات اثر دارند. برای تعیین ظرفیت موردنیاز پروژه، میتوانید از راهنمای محاسبه تن تبرید چیلر استفاده کنید.
اقلیم و منابع
دمای هوا، رطوبت، ارتفاع، گردوغبار، هزینه آب و ظرفیت برق در انتخاب مؤثرند. در منطقه کمآب، مدل هواخنک ممکن است منطقیتر باشد؛ اما راندمان کل سامانه نیز باید محاسبه شود. در مناطق ساحلی یا صنعتی، احتمال خوردگی کویلها و بدنه بیشتر است و ممکن است استفاده از پوششهای محافظ ضرورت داشته باشد. در مناطق بسیار گرم نیز باید عملکرد دستگاه در دمای واقعی محیط بررسی شود.
فضای نصب و صدا
وزن، مسیر حمل، فاصله از دیوارها، جریان هوا، صدای فنها، ابعاد موتورخانه و فضای لازم برای سرویس باید پیش از خرید بررسی شوند. نصب غیراصولی در فضای محدود میتواند باعث برگشت هوای گرم، افت ظرفیت و افزایش مصرف برق شود.
بار جزئی و خدمات
بیشتر سیستمها همیشه با ظرفیت کامل کار نمیکنند؛ بنابراین کنترل مرحلهای، اینورتر و هماهنگی کمپرسورها با بار واقعی اهمیت دارد. دسترسی به قطعات، ضمانت، تیم فنی و امکان سرویس منظم نیز باید بخشی از تصمیم خرید باشد.
نگهداری و سرویس دورهای
سرویس منظم باعث حفظ راندمان، کاهش خرابی و افزایش عمر تجهیزات میشود. برای آشنایی با مراحل بازرسی، زمانبندی سرویس و اقدامات ضروری، میتوانید راهنمای کامل تعمیر و نگهداری چیلر را مطالعه کنید. تمیزکردن کویل، بررسی فشار و دمای مبرد، کنترل نشتی، بازدید اتصالات الکتریکی، کنترل سنسورها، رسوبزدایی مبدل، بررسی پمپها و فنها و کنترل کیفیت آب از اقدامات مهم هستند. برنامه نگهداری باید با نوع دستگاه، ساعات کار، محیط نصب و توصیه سازنده هماهنگ باشد. در مناطق ساحلی، صنعتی یا پرگردوغبار، فاصله سرویسها باید کوتاهتر شود. ثبت منظم فشار، دما، جریان برق و صدای تجهیزات نیز کمک میکند مشکلات احتمالی پیش از تبدیلشدن به خرابی جدی شناسایی شوند. کاهش مبرد، کثیفی کندانسور، رسوب مبدل، خرابی سنسورها و عملکرد نامناسب پمپها میتواند ظرفیت سرمایشی را کاهش و مصرف انرژی را افزایش دهد. تعمیرات تخصصی، شارژ مبرد و تنظیم تجهیزات کنترلی باید توسط تکنسین آموزشدیده انجام شود.
جمع بندی
چیلر یک سامانه مرکزی یا صنعتی است که با کاهش دمای آب، سرمایش موردنیاز ساختمانها و فرایندهای صنعتی را تأمین میکند. این دستگاه با گردش مبرد میان اواپراتور، کمپرسور، کندانسور و شیر انبساط، گرمای آب را جذب و به محیط منتقل میکند. مدلهای تراکمی و جذبی، هواخنک و آبخنک، هرکدام برای شرایط اقلیمی، ظرفیت و نوع کاربری مشخصی مناسب هستند. در انتخاب دستگاه باید ظرفیت واقعی پروژه، مصرف آب و برق، فضای نصب، میزان صدا و عملکرد در بار جزئی بررسی شود. توجه به راندمان، کیفیت تجهیزات، هزینه نگهداری و دسترسی به خدمات پس از فروش، از افزایش هزینههای بهرهبرداری جلوگیری میکند. شرکت جهان تهویه ریما با ارائه مشاوره تخصصی میتواند در بررسی نیازهای پروژه و انتخاب سیستم سرمایشی مناسب به کارفرمایان کمک کند. انتخاب مهندسیشده و اجرای اصولی، سرمایش پایدار، مصرف انرژی منطقی و افزایش عمر مفید تجهیزات را به همراه خواهد داشت.
پرسشهای متداول
تفاوت چیلر و کولر چیست؟
این دستگاه آب را سرد میکند و آب سرد به تجهیزات داخلی میرسد؛ اما کولر گازی معمولاً مبرد را مستقیماً میان یونیت بیرونی و داخلی به گردش درمیآورد.
آیا دستگاه هوا را مستقیماً سرد میکند؟
خیر. آب را سرد میکند و سپس فنکویل یا هواساز با استفاده از آن، هوای داخل را خنک و رطوبتگیری میکند.
مدل هواخنک بهتر است یا آبخنک؟
پاسخ به اقلیم، هزینه آب و برق، ظرفیت، فضای نصب و شرایط نگهداری بستگی دارد. هیچکدام برای تمام پروژهها بهترین گزینه نیستند.
دمای آب خروجی چقدر است؟
دمای خروجی به طراحی و کاربرد بستگی دارد و باید با شرایط محاسباتی ساختمان یا نیاز فرایند صنعتی هماهنگ شود.
عمر مفید دستگاه چقدر است؟
کیفیت ساخت، انتخاب صحیح، ساعات کارکرد، محیط نصب و سرویس منظم بر عمر مفید اثر میگذارند.
آیا برای ساختمان کوچک مناسب است؟
در پروژه کوچک ممکن است مینیچیلر، کولر گازی یا VRF اقتصادیتر باشد. تصمیم نهایی باید پس از مقایسه هزینه اولیه و بهرهبرداری گرفته شود.
آیا امکان تأمین گرمایش نیز وجود دارد؟
مدل معمولی برای تولید آب سرد طراحی میشود، اما بعضی دستگاههای هیتپمپ میتوانند آب گرم موردنیاز سیستم گرمایشی را نیز تأمین کنند. این قابلیت باید در مشخصات فنی دستگاه ذکر شده باشد.
محل مناسب نصب کجاست؟
مدل هواخنک باید در فضای باز و دارای گردش هوای کافی نصب شود. مدل آبخنک معمولاً در موتورخانه قرار میگیرد و برای دفع گرما به برج خنککننده متصل میشود.
