فن کویل چیست و چه کاربردی در سیستم‌های سرمایشی و گرمایشی دارد؟ فن کویل (Fan Coil Unit) دستگاهی است که از فن، کویل حرارتی و تجهیزات کنترلی تشکیل شده و با عبور دادن هوای محیط از روی کویل حاوی آب سرد یا گرم، دمای فضای داخلی را تنظیم میکند. آب سرد این دستگاه معمولاً توسط چیلر و آب گرم آن توسط دیگ یا سایر منابع گرمایشی تأمین می‌شود. فن کویل در ساختمانهای مسکونی، اداری، تجاری، هتل‌ها و برخی فضاهای صنعتی کاربرد دارد و در مدل‌های سقفی، زمینی، کاستی، دیواری و کانالی تولید می‌شود. یکی از دلایل استفاده گسترده از فن کویل، امکان کنترل دمای فضاهای مختلف و هماهنگی آن با سیستم‌های مرکزی ساختمان است. در پروژه‌هایی که چند اتاق یا بخش مستقل وجود دارد، می‌توان برای هر فضا دستگاه متناسب با نیاز حرارتی آن انتخاب کرد. فن کویل به‌عنوان یکی از تجهیزات پرکاربرد سیستم تهویه مطبوع، بهویژه در ساختمانهایی که تأمین آب سرد و گرم به‌صورت مرکزی انجام می‌شود، مورد استفاده قرار می‌گیرد.
فن کویل چگونه کار میکند؟
برای درک بهتر عملکرد این دستگاه، باید مسیر گردش آب و هوا را بررسی کنیم. فن کویل به‌تنهایی آب سرد یا گرم تولید نمی‌کند، بلکه انرژی حرارتی را از آب دریافت کرده و به هوای اتاق منتقل میکند. در حالت سرمایش، آب سرد وارد کویل می‌شود و فن هوای اتاق را از روی سطح سرد کویل عبور می‌دهد. در نتیجه، گرمای هوا به آب منتقل می‌شود و هوای خنک‌تر دوباره به محیط بازمی‌گردد. در شرایط مناسب، بخشی از رطوبت هوا نیز روی سطح سرد کویل تقطیر می‌شود. در حالت گرمایش، آب گرم از منبع حرارتی وارد دستگاه شده و هوای عبوری از روی کویل گرم می‌شود. به این ترتیب، بدون نیاز به نصب یک دستگاه مستقل برای تولید سرما یا گرما در هر اتاق، امکان استفاده از سیستم مرکزی ساختمان فراهم خواهد شد.
نکته مهم این است که فن کویل معمولاً هوای داخل فضا را بازچرخانی میکند و به‌تنهایی وظیفه تأمین هوای تازه را بر عهده ندارد. برای ورود هوای تازه باید تجهیزات و مسیرهای تهویه جداگانه در طراحی ساختمان پیش‌بینی شوند.
کنترل دما با ترموستات
تنظیم دمای فن کویل معمولاً از طریق ترموستات انجام می‌شود. ترموستات دمای محیط را اندازه‌گیری کرده و متناسب با تنظیم کاربر، فرمان لازم را به فن، شیر کنترل جریان آب یا هر دو ارسال میکند. در مدل‌های ساده، کنترل سرعت فن ممکن است به‌صورت دستی و در چند دور انجام شود؛ درحالی‌که مدل‌های پیشرفته‌تر می‌توانند دارای کنترل دور متغیر، شیرهای کنترلی و قابلیت ارتباط با سیستم مدیریت ساختمان باشند. این ویژگی در پروژه‌هایی که کنترل دمای مستقل اتاق ها اهمیت دارد، کاربردی است؛ زیرا هر اتاق میتواند متناسب با شرایط خود تنظیم شود، البته به شرط آنکه طراحی لوله‌کشی و سیستم کنترل چنین امکانی را فراهم کند.
اجزای اصلی فن کویل
شناخت قطعات اصلی دستگاه کمک میکند عملکرد آن بهتر درک شود و هنگام سرویس یا انتخاب مدل مناسب، توجه بیشتری به مشخصات فنی داشته باشید.
- فن: هوای محیط را مکش کرده و از روی کویل عبور می‌دهد.
- کویل حرارتی: معمولاً از لوله‌های مسی و فین‌های آلومینیومی تشکیل شده و وظیفه تبادل حرارت میان آب و هوا را بر عهده دارد.
- الکتروموتور: نیروی لازم برای چرخش فن را تأمین میکند.
- فیلتر هوا: بخشی از گردوغبار و ذرات معلق را جذب کرده و از آلودگی سریع کویل جلوگیری میکند.
- سینی درین: آب حاصل از تقطیر رطوبت روی کویل سرد را جمع‌آوری میکند.
- لوله تخلیه: آب جمع‌شده را به مسیر تخلیه هدایت میکند.
- ترموستات و تجهیزات کنترلی: دما، سرعت فن و در بعضی مدلها جریان آب را مدیریت میکنند.
یکی از نکات مهم هنگام نصب و نگهداری، تخلیه صحیح آب تقطیرشده است. اگر سینی یا مسیر تخلیه دچار گرفتگی شود، احتمال نشتی آب و آسیب به سقف یا دیوار افزایش پیدا میکند. برای آشنایی بیشتر با این بخش می‌توانید مقاله لوله درین فن کویل را مطالعه کنید.

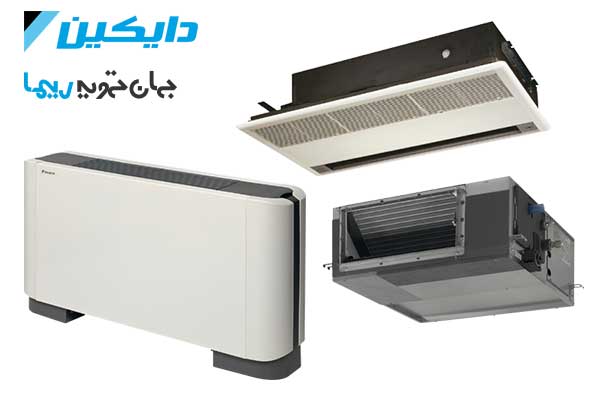

انواع فن کویل
پس از شناخت اینکه فن کویل چیست، نوبت بررسی مدل‌های مختلف آن می‌رسد. این دستگاه‌ها از نظر محل نصب، نحوه توزیع هوا، ظاهر، ظرفیت و فشار استاتیک با یکدیگر تفاوت دارند. انتخاب نوع مناسب باید بر اساس کاربری ساختمان، فضای موجود، نیاز سرمایشی و گرمایشی و شرایط معماری انجام شود.
فن کویل سقفی توکار
فن کویل سقفی توکار یکی از مدل‌های پرکاربرد در واحدهای مسکونی، هتل‌ها و ساختمانهای اداری است. این دستگاه داخل سقف کاذب نصب می‌شود و معمولاً بخش اصلی آن از دید افراد پنهان است. هوای خروجی میتواند از طریق دریچه مناسب یا کانال کوتاه وارد فضای داخلی شود. مزیت مهم این مدل، اشغال نکردن فضای مفید اتاق است. بااین‌حال، برای نصب آن باید ارتفاع کافی سقف کاذب، مسیر لوله‌کشی و دسترسی مناسب برای سرویس پیش‌بینی شود.
فن کویل کاستی
فن کویل کاستی داخل سقف کاذب قرار می‌گیرد، اما پنل توزیع هوای آن از زیر سقف قابل مشاهده است. این مدل در انواع یک‌طرفه، دوطرفه و چهارطرفه عرضه می‌شود. مدل یک‌طرفه برای فضاهایی مناسب است که توزیع هوا در یک جهت موردنیاز باشد. مدل چهارطرفه میتواند هوا را در چند جهت پخش کند و در فضاهای نسبتاً باز، مانند دفاتر اداری، فروشگاه‌ها و سالن‌ها کاربرد داشته باشد. نکته مهم این است که چهارطرفه بودن خروجی هوا به معنی تأمین هوای تازه نیست؛ بلکه به نحوه توزیع هوای داخل محیط اشاره دارد.
فن کویل زمینی
فن کویل زمینی معمولاً روی کف و در کنار دیوار نصب می‌شود. این دستگاه در مدل‌های مختلف با خروجی هوای روبه‌رو یا رو به بالا تولید می‌شود و برای ساختمانهایی که امکان نصب تجهیزات در سقف کاذب ندارند، انتخاب قابل بررسی است. این مدل در فضاهای آموزشی، اداری، ساختمانهای قدیمی و پروژه‌های بازسازی کاربرد دارد. مهم‌ترین محدودیت آن، اشغال بخشی از فضای داخلی و دیده شدن بدنه دستگاه است.
فن کویل دیواری
فن کویل دیواری از نظر ظاهر شباهت زیادی به پنل داخلی کولر گازی دارد و روی دیوار نصب می‌شود. تفاوت اصلی این است که فن کویل برای تبادل حرارت از آب سرد یا گرم استفاده میکند، درحالی‌که کولر گازی متداول با مدار مبرد کار میکند. این مدل برای اتاق‌ها و فضاهایی مناسب است که نصب سقفی امکان‌پذیر نیست یا کارفرما ترجیح می‌دهد تجهیزات در دسترس باشند. انتخاب آن باید با توجه به محل لوله‌کشی، تخلیه آب و فضای نصب انجام شود.
فن کویل کانالی
فن کویل کانالی برای اتصال به شبکه کانال طراحی شده و معمولاً فشار استاتیک خارجی بیشتری نسبت به مدل‌های غیرکانالی دارد. به همین دلیل میتواند هوا را از طریق کانال به یک یا چند بخش منتقل کند. این دستگاه در سالن‌ها، راهروها، فضاهای تجاری و بعضی پروژه‌های اداری کاربرد دارد. طراحی نامناسب کانال، دریچه‌ها یا مسیر برگشت هوا میتواند باعث افت فشار، صدای زیاد و توزیع نامتعادل هوا شود.
تفاوت فن کویل دو لوله و چهار لوله
یکی از موضوعات مهم پس از بررسی اینکه فن کویل چیست، شناخت تعداد لوله‌های سیستم است. فن کویل‌ها معمولاً در دو ساختار دو لوله و چهار لوله مورد استفاده قرار می‌گیرند که تفاوت آن‌ها به نحوه تأمین آب سرد و گرم مربوط می‌شود.
فن کویل دو لوله
در سیستم دو لوله، معمولاً یک لوله رفت و یک لوله برگشت وجود دارد. این دو لوله بسته به فصل، آب سرد یا آب گرم را در مدار گردش می‌دهند. این ساختار از نظر لوله‌کشی ساده‌تر است و معمولاً هزینه اولیه کمتری دارد؛ اما در طراحی متداول آن، امکان سرمایش یک اتاق و گرمایش اتاق دیگر به‌صورت همزمان از یک مدار مشترک وجود ندارد.
فن کویل چهار لوله
در سیستم چهار لوله، مسیر رفت‌وبرگشت آب سرد از مسیر رفت‌وبرگشت آب گرم جداست. این طراحی معمولاً با کویل‌های مجزا یا آرایش مناسب مبدل‌ها همراه است و امکان انتخاب مستقل سرمایش یا گرمایش را برای فضاهای مختلف فراهم میکند. سیستم چهار لوله برای هتل‌ها، ساختمانهای بزرگ و پروژه‌هایی که بخش‌های مختلف آن در یک زمان نیاز حرارتی متفاوتی دارند، قابل بررسی است؛ اما هزینه لوله‌کشی، تجهیزات کنترلی و اجرای آن بیشتر خواهد بود.
مزایا و معایب فن کویل
فن کویل مانند سایر تجهیزات سرمایشی و گرمایشی، نقاط قوت و محدودیت‌های مشخصی دارد. بررسی این موارد به انتخاب دقیق‌تر سیستم مناسب ساختمان کمک میکند.
مزایا
- امکان تنظیم دمای هر فضا با استفاده از کنترلر مناسب
- تنوع در مدل‌های سقفی، زمینی، کاستی، دیواری و کانالی
- ابعاد نسبتاً جمع‌وجور در بسیاری از مدلها
- امکان استفاده از منابع مرکزی تولید آب سرد و گرم
- قابلیت هماهنگی با طراحی داخلی ساختمان
- عدم نیاز به شبکه گسترده کانال رفت در مدل‌های غیرکانالی
- امکان تعمیر یا سرویس مستقل بسیاری از یونیت‌های داخلی
معایب
- نیاز به شبکه لوله‌کشی آب سرد و گرم
- ضرورت پیش‌بینی مسیر تخلیه آب تقطیرشده
- وابستگی عملکرد سرمایش و گرمایش به تجهیزات مرکزی
- نیاز به تمیز کردن منظم فیلترها و کویل‌ها
- احتمال ایجاد صدا در صورت انتخاب ظرفیت یا نصب نامناسب
- تأمین نکردن هوای تازه به‌صورت مستقل در اغلب مدلها
همچنین هنگام مقایسه این دستگاه با سیستم‌های گرمایشی متداول، بررسی تفاوت فن کویل و رادیاتور میتواند به شناخت بهتر نحوه توزیع گرما، امکانات کنترلی و کاربرد هر سیستم کمک کند.
کاربرد فن کویل در ساختمان
فن کویل در ساختمانهایی کاربرد دارد که نیاز به توزیع سرمایش و گرمایش در فضاهای متعدد وجود داشته باشد. این تجهیزات را می‌توان در برج‌های مسکونی، هتل‌ها، ساختمانهای اداری، مجتمع‌های تجاری و مراکز آموزشی مشاهده کرد. در واحدهای مسکونی، امکان تنظیم دمای اتاق‌ها و اشغال نکردن فضای زیاد اهمیت دارد. در ساختمانهای اداری، کنترل شرایط دمایی اتاق‌های مختلف و امکان استفاده در ساعات متفاوت مورد توجه است. در هتل‌ها نیز هر اتاق باید بتواند دمای متناسب با نیاز مهمان را تنظیم کند. در بعضی پروژه‌ها، فن کویل بخشی از یک ساختار تهویه مطبوع چند منطقه‌ای است که تجهیزات مرکزی انرژی موردنیاز را تأمین میکنند و یونیت‌های داخلی وظیفه توزیع سرمایش یا گرمایش در هر ناحیه را دارند. البته در تمام این کاربری‌ها، تأمین هوای تازه و کیفیت هوای داخل باید جداگانه بررسی شود.
تفاوت فن کویل با کولر گازی و هواساز
فن کویل، کولر گازی و هواساز هر سه در کنترل شرایط هوای ساختمان کاربرد دارند، اما عملکرد یکسانی ندارند. فن کویل معمولاً با آب سرد یا گرم کار میکند و برای کنترل دمای یک اتاق یا ناحیه مورد استفاده قرار می‌گیرد. کولر گازی متداول دارای مدار تبرید مستقیم است و مبرد بین یونیت داخلی و خارجی آن گردش میکند. در مقابل، دستگاه هواساز معمولاً برای جابه‌جایی و آماده‌سازی حجم بیشتری از هوا طراحی می‌شود و بسته به تجهیزات و طراحی میتواند وظایفی مانند فیلتراسیون، تأمین هوای تازه و تنظیم دما و رطوبت را انجام دهد. بنابراین انتخاب میان این تجهیزات به نوع پروژه، ظرفیت موردنیاز، امکان لوله‌کشی، نیاز به هوای تازه و شرایط بهره‌برداری وابسته است.
نکات مهم انتخاب ظرفیت فن کویل
برای خرید مناسب، فقط دانستن اینکه فن کویل چیست کافی نیست؛ بلکه باید ظرفیت دستگاه و شرایط نصب آن نیز بررسی شود. فن کویل‌ها معمولاً با مشخصاتی مانند میزان هوادهی برحسب CFM و ظرفیت سرمایش و گرمایش معرفی می‌شوند. بااین‌حال، هوادهی بیشتر الزاماً به معنای ظرفیت سرمایشی بیشتر در همه شرایط نیست. ظرفیت واقعی دستگاه به عواملی مانند دبی آب، دمای آب ورودی، دمای هوای ورودی، سرعت فن و مشخصات کویل وابسته است. برای انتخاب صحیح باید موارد زیر بررسی شوند:
- متراژ و ارتفاع سقف فضای موردنظر
- نوع کاربری و تعداد افراد حاضر
- میزان تابش آفتاب و سطح پنجره‌ها
- بار سرمایشی و گرمایشی محاسبه‌شده
- میزان صدای مجاز در محیط
- فضای قابل‌استفاده برای نصب
- فشار استاتیک موردنیاز در مدل‌های کانالی
- دمای آب سرد و گرم طراحی
- دسترسی برای شست‌وشوی فیلتر و سرویس دستگاه
در این مرحله، بررسی محاسبه ظرفیت فن کویل اهمیت زیادی دارد؛ زیرا انتخاب دستگاه کوچک‌تر از بار واقعی، موجب نرسیدن فضا به دمای مطلوب می‌شود و انتخاب ظرفیت نامتناسب نیز میتواند هزینه خرید و بهره‌برداری را افزایش دهد.
جمع‌بندی
در پاسخ به سؤال فن کویل چیست، می‌توان گفت این دستگاه یکی از تجهیزات کاربردی سرمایش و گرمایش ساختمان است که با استفاده از فن و کویل حاوی آب سرد یا گرم، دمای هوای داخلی را تنظیم میکند. تنوع مدلها، امکان کنترل دمای فضاهای مختلف و هماهنگی با سیستم‌های مرکزی از مهم‌ترین دلایل استفاده از آن است. انتخاب مناسب میان مدل‌های سقفی، زمینی، کاستی، دیواری و کانالی باید بر اساس بار حرارتی، نوع کاربری، فضای نصب و شرایط نگهداری انجام شود. همچنین توجه به سیستم دو لوله یا چهار لوله، مسیر تخلیه آب و کیفیت اجرای لوله‌کشی در عملکرد بلندمدت دستگاه تأثیر دارد. برای انتخاب تجهیزات متناسب با نیاز ساختمان و بررسی شرایط فنی پروژه، می‌توانید از مشاوره تخصصی مجموعه جهان تهویه ریما استفاده کنید.
سوالات متداول
فن کویل چیست و با چه تجهیزاتی کار میکند؟
فن کویل دستگاهی برای انتقال گرما یا سرما به هوای اتاق است. آب سرد آن معمولاً توسط چیلر و آب گرم آن توسط دیگ یا منبع گرمایشی مرکزی تأمین می‌شود.
آیا فن کویل بدون چیلر کار میکند؟
بله، برای گرمایش میتواند از آب گرم تولیدشده توسط منبع گرمایشی استفاده کند. برای سرمایش نیز الزاماً به چیلر مستقل نیاز ندارد، اما باید منبع مناسبی برای تولید آب سرد وجود داشته باشد.
آیا فن کویل هوای تازه تولید میکند؟
در حالت معمول خیر. بیشتر مدلها هوای داخل اتاق را بازچرخانی میکنند و برای تأمین هوای تازه باید تجهیزات و مسیرهای مناسب در ساختمان طراحی شوند.
فن کویل سقفی بهتر است یا زمینی؟
مدل سقفی برای ساختمانهایی که سقف کاذب مناسب دارند و ظاهر داخلی اهمیت دارد، گزینه خوبی است. مدل زمینی برای ساختمانهای قدیمی یا فضاهایی که امکان نصب سقفی وجود ندارد، کاربردیتر است.
آیا فن کویل هم سرمایش دارد و هم گرمایش؟
بله، درصورتیکه آب سرد و گرم موردنیاز در اختیار دستگاه قرار گیرد. امکان استفاده همزمان از سرمایش و گرمایش در فضاهای مختلف به نوع سیستم، بهویژه ساختار دو لوله یا چهار لوله، وابسته است.
آیا فن کویل به سرویس دوره‌ای نیاز دارد؟
بله. تمیز کردن فیلتر، بررسی کویل، عملکرد فن، اتصالات آب و مسیر تخلیه برای حفظ راندمان و جلوگیری از نشتی یا کاهش هوادهی ضروری است.
