در ساختمان‌های بزرگ، کارخانه‌ها و مجموعه‌های صنعتی، آب پس از عبور از کندانسور، مبدل حرارتی یا تجهیزات فرایندی مقدار زیادی گرما جذب می‌کند. این آب برای بازگشت به چرخه باید دوباره خنک شود؛ در غیر این صورت دمای مدار بالا می‌رود، ظرفیت تجهیزات کاهش پیدا می‌کند و مصرف انرژی افزایش می‌یابد. کولینگ تاور تجهیزی است که گرمای آب را به هوای محیط انتقال می‌دهد و آن را برای گردش مجدد در سیستم آماده می‌کند. برج خنک کننده برخلاف چیلر، دستگاه تولیدکننده برودت نیست. چیلر گرمای ساختمان یا یک فرایند صنعتی را جذب می‌کند و این گرما باید در بخش دیگری از سیستم دفع شود. در سامانه‌های آب‌خنک، آب کندانسور وظیفه حمل گرما را بر عهده دارد و پس از عبور از دستگاه دفع حرارت، با دمای پایین‌تر به کندانسور بازمی‌گردد. به همین دلیل عملکرد صحیح این بخش بر ظرفیت سرمایشی، مصرف برق و عمر تجهیزات اثر مستقیم دارد.
وظیفه اصلی دستگاه چیست؟
وظیفه اصلی ، کاهش دمای آب گرم برگشتی از کندانسور یا فرایند صنعتی است. آب گرم از قسمت بالایی وارد می‌شود، روی سطوح انتقال حرارت توزیع می‌گردد و در تماس با جریان هوا قرار می‌گیرد. در مدل‌های تبخیری، مقدار کمی از آب تغییر فاز می‌دهد و گرمای موردنیاز تبخیر را از آب باقی‌مانده می‌گیرد؛ در نتیجه دمای بخش اصلی آب کاهش پیدا می‌کند. این فرایند در تهویه مطبوع مرکزی، نیروگاه‌ها، پالایشگاه‌ها، صنایع غذایی و دارویی، خطوط تزریق پلاستیک، فولاد، ریخته‌گری و صنایع شیمیایی کاربرد دارد. هرجا لازم باشد حجم زیادی از گرما بهصورت پیوسته از آب یا سیال فرایندی دفع شود، استفاده از این سامانه قابل بررسی است.
دستگاه چگونه کار می‌کند؟

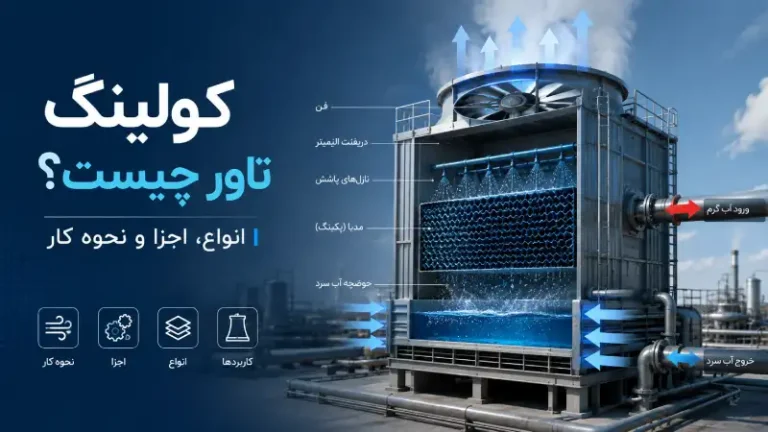

در مدل مدار باز، آب گرم وارد لوله‌های توزیع و نازلها می‌شود. نازلها آب را بهصورت یکنواخت روی پکینگ پخش می‌کنند و پکینگ با ایجاد سطح تماس گسترده میان آب و هوا، فرصت انتقال حرارت و تبخیر را افزایش می‌دهد. هم‌زمان فن، هوا را از ورودی‌های بدنه عبور می‌دهد و به سمت خروجی هدایت می‌کند. بخش کوچکی از آب تبخیر می‌شود و گرمای نهان تبخیر را از جریان آب می‌گیرد. آب خنک‌شده در تشتک پایین جمع می‌شود و پمپ آن را دوباره به سمت کندانسور یا تجهیزات فرایندی می‌فرستد. قطره‌گیر نیز خروج قطرات همراه هوا را محدود می‌کند. توان خنک‌کاری به دمای حبابتر محیط وابسته است. هرچه هوا خشک‌تر باشد، ظرفیت تبخیر بیشتر است. در هوای مرطوب، اختلاف میان دمای خشک و حبابتر کاهش می‌یابد و دستگاه برای رسیدن به همان دمای خروجی به سطح انتقال حرارت یا جریان هوای بیشتری نیاز دارد.

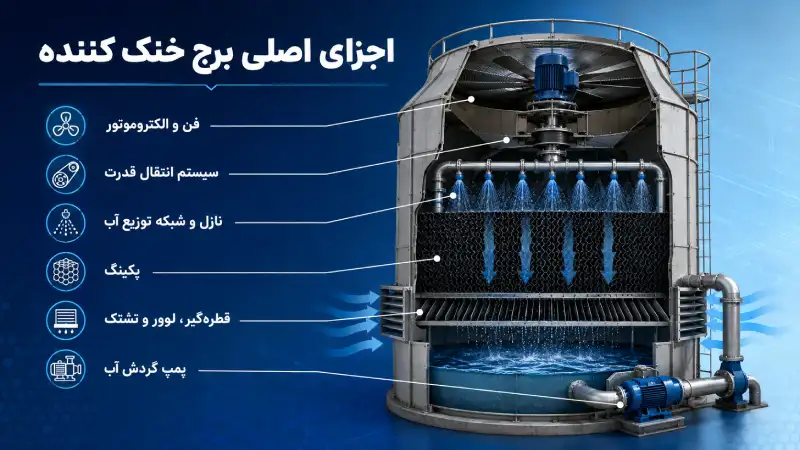

اجزای اصلی برج خنک کننده
عملکرد درست این دستگاه به هماهنگی قطعات مکانیکی، بخش‌های انتقال حرارت و سیستم گردش آب وابسته است. هر یک از اجزا وظیفه مشخصی در توزیع آب، ایجاد جریان هوا، کاهش اتلاف آب و جمع‌آوری آب سرد دارند. انتخاب قطعات مناسب و نگهداری منظم آن‌ها باعث بهبود راندمان، کاهش مصرف انرژی و افزایش عمر مفید دستگاه می‌شود.
فن و الکتروموتور
فن جریان هوای موردنیاز را ایجاد می‌کند. قطر فن، تعداد پره‌ها، زاویه آن‌ها و دور چرخش بر ظرفیت، صدا و مصرف برق اثر دارند. الکتروموتور نیز باید برای محیط مرطوب و فضای باز مناسب باشد. استفاده از اینورتر برای کنترل دور فن میتواند مصرف انرژی را در بار جزئی کاهش دهد.
سیستم انتقال قدرت
در بعضی مدل‌ها موتور مستقیماً به فن متصل است و در برخی دیگر از تسمه و پولی یا گیربکس استفاده می‌شود. هر روش از نظر راندمان، هزینه، دسترسی تعمیراتی و نیاز به سرویس تفاوت دارد.
پکینگ
پکینگ سطح تماس آب و هوا را افزایش می‌دهد. نوع فیلمی برای آب نسبتاً تمیز مناسب است و انتقال حرارت بالایی ایجاد می‌کند. نوع اسپلش در برابر گرفتگی و رسوب مقاوم‌تر است و برای آب‌های آلوده‌تر کاربرد بیشتری دارد.
نازل و شبکه توزیع آب
نازلها باید آب را روی تمام سطح پکینگ به‌طور یکنواخت پخش کنند. گرفتگی، شکستگی یا تنظیم نامناسب آن‌ها موجب ایجاد نواحی خشک و کاهش سطح مؤثر تبادل حرارت می‌شود.
قطره‌گیر، لوور و تشتک
قطره‌گیر خروج قطرات آب همراه هوا را کاهش می‌دهد. لوورها مسیر ورود هوا را تنظیم می‌کنند و تشتک محل جمع‌شدن آب خنک است. شیر شناور، صافی، اتصال مکش پمپ، سرریز و مسیر تخلیه نیز در این بخش قرار می‌گیرند.
پمپ گردش آب
آب جمع‌شده در تشتک باید دوباره به کندانسور یا تجهیزات فرایندی بازگردد. این وظیفه بر عهده پمپ سیرکولاتور است که از طریق اتصال مکش تشتک، آب را وارد مدار می‌کند. ظرفیت پمپ باید بر اساس دبی موردنیاز، اختلاف ارتفاع، طول لوله‌کشی و افت فشار اجزای سیستم تعیین شود. انتخاب پمپ بزرگ‌تر از نیاز موجب افزایش مصرف برق و فشار مدار می‌شود و پمپ کوچک‌تر نیز میتواند جریان آب را کاهش دهد و عملکرد خنک‌کاری را مختل کند.
انواع دستگاه از نظر ساختار
این تجهیزات بر اساس نحوه تماس آب یا سیال با هوا، روش انتقال حرارت و میزان مصرف آب به مدل‌های مختلفی تقسیم می‌شوند. هر ساختار از نظر راندمان، هزینه اولیه، نگهداری و کاربرد شرایط متفاوتی دارد. انتخاب مدل مناسب باید با توجه به کیفیت آب، شرایط اقلیمی، ظرفیت پروژه و محدودیت‌های اجرایی انجام شود.
مدار باز
در مدل مدار باز، آب فرایندی مستقیماً با هوا تماس دارد. راندمان مناسب و هزینه اولیه متعادل از مزایای آن است؛ اما ورود گردوغبار، افزایش غلظت املاح، تشکیل رسوب و احتمال رشد میکروبی، ضرورت تصفیه و پایش آب را بیشتر می‌کند.
مدار بسته
در مدل مدار بسته، سیال اصلی داخل کویل جریان دارد و با هوا یا آب پاششی مخلوط نمی‌شود. آب ثانویه روی سطح بیرونی کویل پاشیده می‌شود و بخشی از آن تبخیر می‌گردد. بنابراین مدار بسته را نباید مترادف درای‌کولر دانست. مزیت اصلی این ساختار، تمیزماندن مدار اصلی است.
خشک
در مدل خشک، سیال داخل کویل حرکت می‌کند و گرما فقط از طریق سطح کویل به هوا منتقل می‌شود. مصرف آب بسیار کم است، اما دمای خروجی به دمای خشک محیط محدود خواهد بود. در مناطق گرم ممکن است کویل بزرگ‌تر و توان فن بیشتری لازم باشد.
هیبریدی
مدل هیبریدی بر اساس دمای محیط و بار حرارتی در حالت خشک یا مرطوب کار می‌کند. در فصل‌های خنک، سیستم بدون پاشش آب فعالیت می‌کند و در هوای گرم، مدار تبخیری نیز وارد عمل می‌شود. این روش میان کاهش مصرف آب و حفظ ظرفیت تابستانی تعادل ایجاد می‌کند.

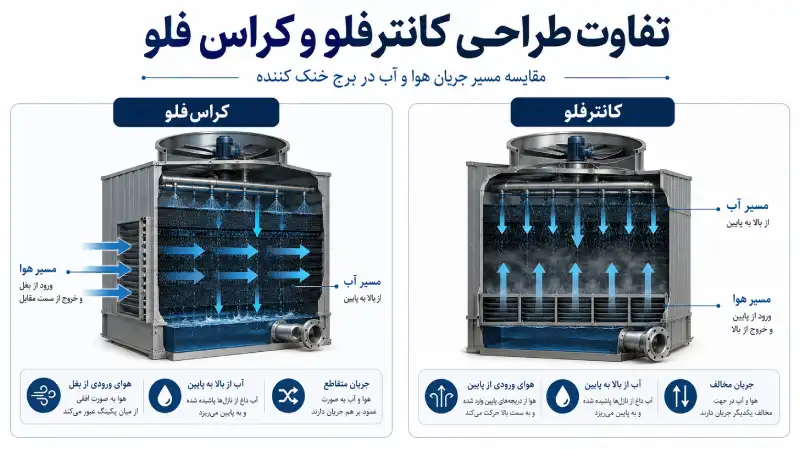

تفاوت طراحی کانترفلو و کراس‌فلو
در طراحی کانترفلو، هوا از پایین به بالا حرکت می‌کند و آب از بالا به پایین می‌ریزد؛ بنابراین دو جریان خلاف جهت یکدیگر هستند. این ساختار معمولاً سطح اشغال کمتری دارد، اما ممکن است برای توزیع آب به فشار پمپ بیشتری نیاز داشته باشد. در طراحی کراس‌فلو، هوا بهصورت افقی وارد می‌شود و آب به سمت پایین حرکت می‌کند. دسترسی به سیستم توزیع آب در بسیاری از مدل‌ها آسان‌تر است. هیچ‌یک در همه پروژه‌ها برتری مطلق ندارند و فضای نصب، صدا، هد پمپ، شرایط زمستانی و سهولت تعمیرات باید هم‌زمان بررسی شوند.
شاخص‌های مهم عملکرد
برای ارزیابی برج خنک کننده، آشنایی با چند اصطلاح ضروری است. «رنج» اختلاف دمای آب ورودی و خروجی را نشان می‌دهد. «اپروچ» اختلاف دمای آب خروجی با دمای حبابتر محیط است. هرچه اپروچ کمتر باشد، رسیدن به شرایط طراحی دشوارتر می‌شود و معمولاً به سطح انتقال حرارت یا هوادهی بیشتری نیاز دارد. دبی آب نیز باید با ظرفیت دفع حرارت هماهنگ باشد. دبی کمتر از حد طراحی، توزیع آب روی پکینگ را مختل می‌کند و دبی بیش از حد ممکن است باعث افزایش افت فشار یا سرریز شود. ظرفیت واقعی باید بر اساس دبی، دمای ورود، دمای خروج و حبابتر محل پروژه محاسبه شود. برای شناخت اثر انتخاب سیستم بر انرژی، مطالعه محاسبه مصرف برق چیلر تراکمی آب خنک و هوا خنک مفید است. مصرف فقط به کمپرسور محدود نمی‌شود و توان فن، پمپ‌های آب، افت فشار لوله‌کشی و روش کنترل تجهیزات نیز باید در محاسبات وارد شود.
ارتباط دستگاه با چیلر و مدار آب
در چیلر آب خنک، کندانسور گرمای مبرد را به آب مدار منتقل می‌کند. آب گرم پس از ورود به کولینگ تاور و کاهش دما، دوباره به کندانسور بازمی‌گردد تا چرخه دفع حرارت ادامه پیدا کند. در پروژه‌هایی که از چیلر دایکین آب خنک استفاده می‌شود، ظرفیت تجهیزات دفع حرارت، دبی آب و دمای رفت‌وبرگشت مدار باید متناسب با مشخصات فنی دستگاه انتخاب شوند. هرگونه اختلال در این مدار میتواند فشار کندانس را افزایش دهد، راندمان کمپرسور را کاهش دهد و مصرف برق سیستم را بیشتر کند. در مقایسه چیلر آب خنک و هوا خنک باید توجه داشت که مدل هواخنک، گرمای کندانسور را مستقیماً به هوای محیط انتقال می‌دهد؛ اما مدل آب‌خنک برای دفع حرارت از یک مدار آب واسط استفاده می‌کند. انتخاب میان این دو سیستم به شرایط اقلیمی، ظرفیت پروژه، محدودیت مصرف آب، فضای نصب و هزینه‌های بهره‌برداری بستگی دارد. گردش آب میان کندانسور و تجهیزات دفع حرارت باید با دبی و فشار مناسبی انجام شود. انتخاب تجهیزات بزرگ‌تر از نیاز باعث افزایش مصرف انرژی می‌شود و تجهیزات کوچک‌تر نیز ممکن است جریان آب کافی را تأمین نکنند. در بعضی پروژه‌های صنعتی، دو مدار سیال از یکدیگر جدا نگه داشته می‌شوند تا ضمن انتقال گرما، از ورود آلودگی و رسوبات مدار بیرونی به تجهیزات اصلی جلوگیری شود.
مصرف آب، بلودان و تصفیه
مصرف آب شامل تبخیر، دریفت و بلودان است. تبخیر بخش اصلی فرایند خنک‌کاری را تشکیل می‌دهد. دریفت به قطرات ریزی گفته می‌شود که همراه هوا خارج می‌شوند. بلودان نیز تخلیه کنترل‌شده بخشی از آب برای جلوگیری از افزایش بیش از حد غلظت املاح است. مجموع این موارد مقدار آب جبرانی را تعیین می‌کند. با تبخیر، املاح در مدار باقی می‌مانند و غلظت آن‌ها افزایش می‌یابد. اگر سختی، هدایت الکتریکی و pH کنترل نشوند، رسوب روی پکینگ، نازل، کویل و تشتک تشکیل می‌شود. رسوب مانند عایق حرارتی عمل می‌کند و ظرفیت را پایین می‌آورد. خوردگی فلزات، رشد جلبک و آلودگی میکروبی نیز باید با برنامه مناسب تصفیه و ضدعفونی کنترل شوند.
راهنمای انتخاب ظرفیت مناسب
برای انتخاب کولینگ تاور، ابتدا باید بار حرارتی واقعی تعیین شود. ظرفیت دفع حرارت معمولاً از ظرفیت سرمایشی چیلر بیشتر است، زیرا گرمای ناشی از کار کمپرسور نیز به کندانسور افزوده می‌شود. دبی آب، دمای ورود و خروج، دمای حبابتر طراحی، ارتفاع محل و کیفیت آب از اطلاعات پایه هستند. پس از محاسبات، نوع مدار، جنس بدنه، نوع پکینگ، تعداد سلول، سطح صدا، فضای سرویس، شرایط زمستانی و روش کنترل بررسی می‌شوند. در مناطق دارای آب سخت، پکینگ مقاوم به رسوب و دسترسی آسان برای شست‌وشو اهمیت بیشتری دارد. در پروژه‌های مسکونی یا بیمارستانی نیز کنترل لرزش و صدا ضروری است. موضوع تفاوت عملکرد چیلر در اقلیم‌های گرم و معتدل ایران نشان می‌دهد شرایط آب‌وهوایی چگونه بر انتخاب دمای طراحی و تجهیزات دفع حرارت اثر می‌گذارد. تصمیمی که برای یک شهر معتدل مناسب است، ممکن است در منطقه گرم و مرطوب یا گرم و خشک نتیجه یکسانی نداشته باشد. جانمایی صحیح نیز اهمیت زیادی دارد. فاصله ناکافی از دیوار، ورود هوای خروجی به بخش مکش و بسته‌بودن مسیر هوا عملکرد را کاهش می‌دهد. محل نصب باید ورود هوای تازه، تخلیه مناسب، محل نصب باید ورود هوای تازه، تخلیه مناسب، دسترسی ایمن و فضای کافی برای تعویض قطعات را فراهم کند. همچنین تمیز نگه داشتن سطوح انتقال حرارت، تنظیم صحیح دبی آب، کنترل دور فن و حفظ دمای مناسب آب کندانسور، نقش مهمی در افزایش راندمان چیلر و کاهش مصرف انرژی کل موتورخانه دارد.
سرویس و نگهداری دوره‌ای
فن، الکتروموتور، تسمه، پولی یا گیربکس باید طبق برنامه بازدید شوند. لرزش غیرعادی، صدای جدید یا افزایش جریان موتور نشانه وجود مشکل است. نازلها نیز باید از نظر گرفتگی و یکنواختی پاشش کنترل شوند. پکینگ آلوده سطح مؤثر تماس را کم می‌کند و مقاومت عبور هوا را افزایش می‌دهد. شست‌وشو باید متناسب با جنس پکینگ و نوع رسوب انجام شود. تشتک، قطره‌گیر، لوورها، صافی و مسیر تخلیه نیز به پاک‌سازی دوره‌ای نیاز دارند. در فصل سرد باید از یخ‌زدگی آب در تشتک، پکینگ و لوله‌ها جلوگیری شود. کنترل دور فن، بای‌پس، گرم‌کن تشتک و تخلیه خطوط بدون استفاده از راهکارهای متداول هستند؛ اما روش نهایی باید مطابق طراحی سازنده و اقلیم پروژه تعیین شود. ثبت دمای ورود و خروج، دبی، هدایت الکتریکی آب، مصرف برق و تاریخ سرویس کمک می‌کند افت عملکرد زودتر شناسایی شود و تعمیرات پیشگیرانه انجام گیرد.
نتیجه‌گیری
کولینگ تاور بخش مهمی از مدار دفع حرارت در پروژه‌های تهویه مطبوع و فرایندهای صنعتی است. انتخاب صحیح برج خنک کننده به محاسبه بار واقعی، شناخت شرایط اقلیمی، کیفیت آب، فضای نصب، محدودیت صدا و هزینه نگهداری نیاز دارد. مدار باز راندمان تبخیری مناسبی ارائه می‌دهد، مدار بسته از سیال اصلی محافظت می‌کند، مدل خشک مصرف آب را کاهش می‌دهد و ساختار هیبریدی میان این ویژگی‌ها تعادل برقرار می‌سازد. شرکت جهان تهویه ریما با بررسی دبی، دمای ورود و خروج، شرایط حبابتر، نوع کاربری و محدودیت‌های اجرایی پروژه میتواند در انتخاب و تأمین تجهیزات مناسب همراه کارفرمایان باشد. طراحی دقیق، نصب اصولی و نگهداری منظم باعث افزایش عمر سیستم، کاهش مصرف انرژی و جلوگیری از توقف‌های ناخواسته خواهد شد.
سوالات متداول
این دستگاه تا چه دمایی میتواند آب را خنک کند؟
حداقل دمای آب خروجی به دمای حبابتر هوای محل پروژه بستگی دارد. در شرایط عادی، دمای آب خروجی چند درجه بیشتر از دمای حبابتر خواهد بود و رسیدن به دمایی کمتر از آن با سیستم تبخیری امکانپذیر نیست.
تفاوت مدل مدار باز و مدار بسته چیست؟
در مدل مدار باز، آب فرایندی مستقیماً با جریان هوا تماس دارد؛ اما در مدل مدار بسته، سیال اصلی داخل کویل حرکت می‌کند و با آب پاششی یا هوای بیرون مخلوط نمی‌شود. مدل مدار بسته از آلودگی و رسوب‌گرفتن مدار اصلی جلوگیری می‌کند، ولی معمولاً هزینه اولیه بیشتری دارد.
میزان مصرف آب این سیستم چقدر است؟
مصرف آب به ظرفیت حرارتی، دمای محیط، میزان رطوبت، دبی آب و ساعات کارکرد بستگی دارد. آب مصرفی شامل مقدار تبخیرشده، آب تخلیه‌شده برای کنترل املاح و قطرات خارج‌شده همراه جریان هوا است.
هر چند وقت یکبار باید دستگاه سرویس شود؟
بازدیدهای ظاهری و کنترل کیفیت آب بهتر است بهصورت منظم انجام شوند. فن، موتور، نازلها، پکینگ، تشتک، صافی و سیستم انتقال قدرت نیز باید بر اساس میزان کارکرد و شرایط محیطی در دورههای ماهانه، فصلی و سالانه بررسی و سرویس شوند.
چه عواملی در انتخاب ظرفیت مناسب مؤثر هستند؟
بار حرارتی واقعی، دبی آب، دمای ورود و خروج، دمای حبابتر محل، کیفیت آب، ارتفاع از سطح دریا، فضای نصب و محدودیت صدا از مهمترین عوامل انتخاب هستند. تکیه بر ظرفیت اسمی چیلر بهتنهایی برای انتخاب دقیق کافی نیست.
