تن تبرید یکی از مهمترین واحدهای بیان ظرفیت سرمایشی در تجهیزات تهویه مطبوع و برودتی است. این واحد نشان میدهد یک دستگاه در مدتزمان مشخص چه مقدار گرما را از آب، هوا یا یک فرایند خارج میکند. برخلاف چیزی که ممکن است از نام آن برداشت شود، «تن» در اینجا واحد وزن دستگاه نیست، بلکه واحد نرخ انتقال حرارت است. برای انتخاب درست دستگاه، ارزیابی عملکرد چیلر موجود و مقایسه ظرفیت اسمی با ظرفیت واقعی، باید روش محاسبه تن تبرید چیلر را بر اساس دادههای واقعی شناخت. هر یک تن تبرید یا 1 TR برابر با 12,000 BTU/h و تقریباً معادل 3.517 کیلووات ظرفیت سرمایشی است. این عدد با توان برق مصرفی کمپرسور تفاوت دارد. برای مثال، یک چیلر با ظرفیت سرمایشی 100 کیلووات لزوماً 100 کیلووات برق مصرف نمیکند؛ زیرا مصرف برق به راندمان، نوع کمپرسور، شرایط کاری و ضریب عملکرد دستگاه وابسته است.
تن تبرید چیست؟
تن تبرید یکی از واحدهای اندازهگیری ظرفیت سرمایشی تجهیزات تهویه مطبوع و سیستمهای برودتی است و نشان میدهد یک دستگاه در مدت یک ساعت چه مقدار گرما را از محیط یا سیال خارج میکند. برخلاف نام این واحد، تن تبرید ارتباطی با وزن چیلر یا تجهیزات سرمایشی ندارد و در واقع معیاری برای سنجش توان سرمایش دستگاه است. هر یک تن تبرید معادل ۱۲٬۰۰۰ BTU در ساعت یا حدود ۳٫۵۱۷ کیلووات ظرفیت سرمایشی در نظر گرفته میشود. برای مثال، یک چیلر ۵۰ تن در شرایط استاندارد میتواند حدود ۶۰۰٬۰۰۰ BTU در ساعت گرما را از آب خارج کند. البته ظرفیت واقعی دستگاه ممکن است با ظرفیت اسمی درجشده در کاتالوگ تفاوت داشته باشد. عواملی مانند دمای محیط، دبی آب، اختلاف دمای رفت و برگشت، میزان بار، مقدار مبرد و رسوبگرفتگی مبدلها بر ظرفیت واقعی چیلر تأثیر میگذارند.
فرمول اصلی انتقال حرارت در چیلر
پایه علمی محاسبه ظرفیت سرمایشی، رابطه انتقال حرارت در سیال است:
Q = ρ × Cp × V̇ × ΔT
در این رابطه:
- Q نرخ انتقال حرارت یا ظرفیت سرمایشی است.
- ρ چگالی سیال است.
- Cp گرمای ویژه سیال است.
- V̇ دبی حجمی سیال است.
- ΔT اختلاف دمای ورودی و خروجی اواپراتور است.
در مدار آب سرد، آب گرمتر از ساختمان وارد اواپراتور میشود و پس از واگذاری گرمای خود به مبرد، با دمای پایینتر خارج میشود. حاصلضرب دبی آب در اختلاف دمای رفت و برگشت، مبنای تعیین ظرفیت واقعی دستگاه است.
فرمول محاسبه تن تبرید چیلر با واحدهای متریک
در پروژههای داخل ایران معمولاً دبی آب با مترمکعب بر ساعت یا لیتر بر ثانیه و دما با درجه سانتیگراد بیان میشود. برای آب خالص میتوان از روابط زیر استفاده کرد.
اگر دبی بر حسب مترمکعب بر ساعت باشد:
Q(kW) = 1.163 × Flow(m³/h) × ΔT(°C)
TR = 0.3307 × Flow(m³/h) × ΔT(°C)
اگر دبی بر حسب لیتر بر ثانیه باشد:
Q(kW) = 4.186 × Flow(L/s) × ΔT(°C)
TR = 1.190 × Flow(L/s) × ΔT(°C)
برای نمونه، اگر دبی آب 20 مترمکعب بر ساعت و اختلاف دمای رفت و برگشت 5 درجه سانتیگراد باشد:
Q = 1.163 × 20 × 5 = 116.3 kW
TR = 116.3 ÷ 3.517 ≈ 33.1 TR
بنابراین ظرفیت واقعی دستگاه در لحظه اندازهگیری حدود 33 تن تبرید است.
فرمول با واحدهای انگلیسی
اگر دبی آب با GPM و اختلاف دما با درجه فارنهایت بیان شود، میتوان از رابطه زیر استفاده کرد:
TR = GPM × ΔT(°F) ÷ 24
رابطه ظرفیت بر حسب BTU/h نیز چنین است:
Q(BTU/h) = 500 × GPM × ΔT(°F)
عدد 500 ضریب تقریبی آب است و برای محلولهای دارای گلیکول یا سیالات دیگر باید اصلاح شود. برای مثال، اگر دبی 80 GPM و اختلاف دما 10 درجه فارنهایت باشد:
TR = 80 × 10 ÷ 24 = 33.3 TR
مثال کامل محاسبه تن تبرید چیلر در یک پروژه
فرض کنید یک چیلر آبخنک در حال کار است. دمای آب ورودی به اواپراتور 12 درجه سانتیگراد، دمای آب خروجی 7 درجه و دبی ثبتشده توسط فلومتر 45 مترمکعب بر ساعت است.
ابتدا اختلاف دما محاسبه میشود:
ΔT = 12 – 7 = 5°C
سپس ظرفیت سرمایشی بر حسب کیلووات بهدست میآید:
Q = 1.163 × 45 × 5 = 261.675 kW
اکنون ظرفیت بر حسب تن تبرید محاسبه میشود:
TR = 261.675 ÷ 3.517 ≈ 74.4 TR
در نتیجه، ظرفیت واقعی چیلر در زمان اندازهگیری حدود 74 تن تبرید است. اگر ظرفیت نامی دستگاه 100 تن باشد، این اختلاف لزوماً نشانه خرابی نیست؛ ممکن است دستگاه در بار جزئی کار کند یا همه کمپرسورها وارد مدار نشده باشند. اندازهگیری را در چند نوبت و پس از پایدار شدن شرایط تکرار کنید. روش محاسبه ظرفیت در برندهای مختلف بر همین اصول استوار است، اما اطلاعات فنی و شرایط طراحی هر مدل باید از کاتالوگ سازنده استخراج شود. برای بررسی یک نمونه برندمحور میتوانید مقاله نحوه محاسبه ظرفیت چیلر مدیا را بخوانید.
نحوه اندازهگیری دمای آب
دمای ورودی و خروجی اواپراتور باید با سنسورهای کالیبره اندازهگیری شود. بهتر است هر دو سنسور از یک مدل و با دقت یکسان باشند. نصب نامناسب سنسور روی سطح لوله، نبود عایق، تماس ناقص یا قرار گرفتن سنسور در معرض هوای موتورخانه میتواند خطا ایجاد کند. اختلاف خطای دو سنسور اهمیت زیادی دارد؛ زیرا اختلاف دمای مدار معمولاً حدود 5 تا 6 درجه سانتیگراد است و حتی خطای کوچک میتواند نتیجه را تغییر دهد.
نحوه اندازهگیری دبی آب
مطمئنترین روش، استفاده از فلومتر کالیبره است. در پروژههایی که فلومتر دائمی وجود ندارد، فلومتر اولتراسونیک پرتابل گزینه مناسبی است. استفاده از دبی اسمی پمپ به جای دبی واقعی توصیه نمیشود. دبی واقعی تحت تأثیر هد سیستم، وضعیت شیرها، گرفتگی صافیها، دور پمپ، بالانس مدار و رسوب لولهها قرار دارد. بنابراین عدد درجشده روی پلاک پمپ لزوماً همان دبی عبوری از اواپراتور نیست.

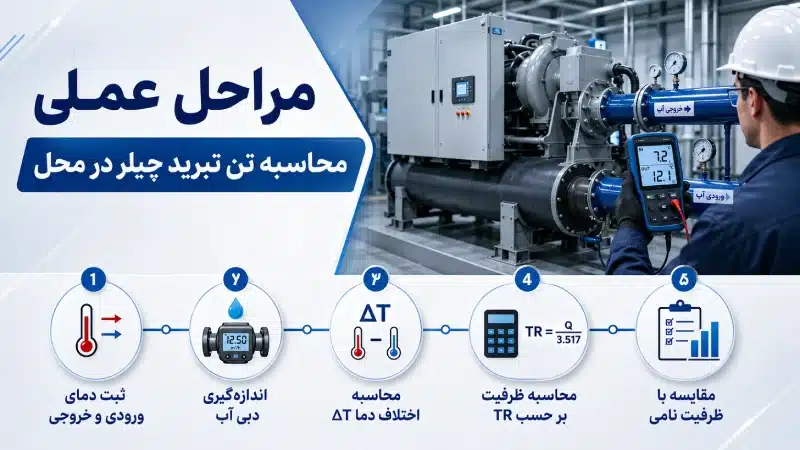

مراحل عملی محاسبه تن تبرید چیلر در محل
برای رسیدن به نتیجه قابلاعتماد، مراحل زیر را انجام دهید:
- چیلر را در شرایط پایدار و ترجیحاً در بار نسبتاً بالا قرار دهید.
- از روشن بودن پمپها و باز بودن مسیرهای اصلی مطمئن شوید.
- دمای آب ورودی و خروجی اواپراتور را ثبت کنید.
- دبی واقعی آب را از فلومتر بخوانید.
- اختلاف دما را محاسبه کنید.
- واحد دبی و دما را با فرمول انتخابشده تطبیق دهید.
- ظرفیت را ابتدا بر حسب کیلووات و سپس بر حسب TR بهدست آورید.
- اندازهگیری را چند بار تکرار و میانگینگیری کنید.
- نتیجه را با ظرفیت نامی و درصد بار کمپرسورها مقایسه کنید.
دمای محیط، دمای آب کندانسور و تعداد کمپرسورهای فعال را نیز ثبت کنید تا تفسیر نتیجه دقیقتر باشد.
تفاوت ظرفیت واقعی، ظرفیت نامی و بار برودتی
ظرفیت نامی عددی است که سازنده در شرایط مشخص اعلام میکند، ظرفیت واقعی مقداری است که دستگاه در پروژه ارائه میدهد و بار برودتی مقدار گرمایی است که باید از ساختمان خارج شود. ممکن است چیلر 100 تن در بار جزئی فقط 60 تن ظرفیت تولید کند. مشکل زمانی مطرح میشود که بار بالا باشد، همه کمپرسورها کار کنند و دستگاه نتواند دمای خروجی را حفظ کند. ظرفیت نامی عددی است که شرکت سازنده در شرایط استاندارد آزمایشگاهی برای دستگاه اعلام میکند. برای آشنایی بیشتر با نحوه تعیین این مقدار، مقاله محاسبه ظرفیت اسمی چیلر را مطالعه کنید.
تفاوت ظرفیت سرمایشی با مصرف برق
ظرفیت سرمایشی با توان الکتریکی ورودی یکسان نیست. ظرفیت سرمایشی نرخ دفع گرما را نشان میدهد، اما توان برق مقدار انرژی مصرفی کمپرسورها و تجهیزات جانبی است. رابطه این دو با ضریب عملکرد بیان میشود:
COP = Cooling Capacity(kW) ÷ Input Power(kW)
برای مثال، اگر یک چیلر 210 کیلووات ظرفیت سرمایشی تولید کند و توان ورودی آن 60 کیلووات باشد:
COP = 210 ÷ 60 = 3.5
بنابراین دستگاه به ازای هر کیلووات برق ورودی، 3.5 کیلووات اثر سرمایشی ایجاد میکند. به همین دلیل نمیتوان تن تبرید را با یک ضریب ثابت به اسب بخار موتور یا مصرف برق تبدیل کرد. مصرف انرژی چیلر علاوه بر ظرفیت سرمایشی، به نوع کندانسور، راندمان کمپرسور، شرایط آب و هوایی و میزان بار دستگاه نیز بستگی دارد. برای مقایسه دقیقتر این موضوع، مقاله مصرف برق چیلر تراکمی آب خنک و هوا خنک را ببینید.
تأثیر گلیکول بر محاسبات
در برخی پروژهها برای جلوگیری از یخزدگی از محلول آب و گلیکول استفاده میشود. گلیکول چگالی، گرمای ویژه، ویسکوزیته و افت فشار سیال را تغییر میدهد. در نتیجه ضرایب سادهشده مخصوص آب خالص دیگر دقت کافی ندارند. در این شرایط، چگالی و گرمای ویژه محلول باید در دمای کاری از جدول سازنده استخراج و در رابطه اصلی قرار داده شود:
Q = ρ × Cp × V̇ × ΔT
هرچه درصد گلیکول بیشتر باشد، اهمیت این اصلاح افزایش مییابد.
خطاهای رایج
رایجترین خطاها در محاسبه ظرفیت عبارتاند از:
- ترکیب واحدهای متریک و انگلیسی در یک فرمول
- وارد کردن دبی با واحد اشتباه
- استفاده از اختلاف دمای سانتیگراد در فرمول فارنهایت
- استفاده از دبی پلاک پمپ به جای دبی واقعی
- نادیده گرفتن گلیکول
- اشتباه گرفتن دمای رفت و برگشت
- استفاده از BTU به جای BTU/h
- یکسان دانستن کیلووات سرمایشی و کیلووات برق
- اندازهگیری پیش از پایدار شدن چیلر
- اتکا به یک قرائت لحظهای
- استفاده از عدد نادرست برای تبدیل TR به kW
برای کاهش خطا، همه دادهها را همراه با واحد مشخص در یک فرم استاندارد ثبت کنید و گرد کردن اعداد را به مرحله آخر محاسبه موکول کنید.
چه زمانی ظرفیت پایین نشانه مشکل است؟
ظرفیت پایین چیلر همیشه به معنای خرابی دستگاه نیست؛ زیرا ممکن است چیلر در زمان اندازهگیری با بار جزئی کار کند، بخشی از کمپرسورها خاموش باشند یا نیاز سرمایشی ساختمان کمتر از ظرفیت نامی دستگاه باشد. بااینحال، زمانی که دمای آب خروجی به نقطه تنظیمشده نمیرسد، تمام کمپرسورها با بار بالا در مدار هستند اما سرمایش کافی تولید نمیشود، اختلاف دمای آب ورودی و خروجی با مقدار طراحی فاصله زیادی دارد یا دبی آب از محدوده توصیهشده سازنده کمتر است، باید عملکرد سیستم با دقت بیشتری بررسی شود. رسوبگرفتگی اواپراتور یا کندانسور، کمبود یا افزایش نامناسب مبرد، وجود نشتی در مدار تبرید، خطای سنسورهای دما و عملکرد ضعیف برج خنککن یا مدار آب کندانسور نیز میتوانند باعث کاهش ظرفیت واقعی دستگاه شوند. در چنین شرایطی، نباید تنها بر عدد ظرفیت محاسبهشده تکیه کرد، بلکه لازم است فشارهای مکش و دهش، آمپراژ کمپرسورها، دبی واقعی آب، اختلاف دمای دو سمت مبدلها، وضعیت شارژ مبرد، میزان رسوبگرفتگی و شرایط عملکرد تجهیزات جانبی نیز بهصورت همزمان بررسی شوند تا علت اصلی افت ظرفیت مشخص شود. رسوب مبدلها، کاهش دبی آب، شارژ نامناسب مبرد، عملکرد ضعیف کندانسور و خطای تجهیزات اندازهگیری از مهمترین دلایل کاهش ظرفیت واقعی هستند. توضیحات کاملتر درباره علتها و روشهای بررسی آنها را در مقاله چرا چیلرها دچار افت ظرفیت میشوند؟ مطالعه کنید.
جمعبندی
محاسبه تن تبرید چیلر زمانی قابلاعتماد است که دبی واقعی آب، اختلاف دمای صحیح و واحدهای هماهنگ در اختیار باشد. برای آب خالص، رابطه TR = 0.3307 × دبی بر حسب m³/h × اختلاف دما بر حسب °C روشی ساده و کاربردی است، اما در مدارهای دارای گلیکول باید از رابطه اصلی انتقال حرارت و خواص واقعی سیال استفاده شود. همچنین لازم است میان ظرفیت نامی، ظرفیت واقعی و مصرف برق تفاوت قائل شد؛ زیرا ظرفیت اندازهگیریشده فقط زمانی معنا دارد که شرایط بار، وضعیت کمپرسورها، دمای محیط و دادههای همزمان دستگاه نیز ثبت شوند. با اجرای صحیح اندازهگیری و پرهیز از خطاهای واحدی، میتوان عملکرد چیلر را دقیقتر ارزیابی کرد، افت راندمان را زودتر تشخیص داد و برای سرویس، تعمیر یا انتخاب تجهیزات تصمیم فنیتری گرفت. برای آشنایی بیشتر با روشهای بهبود عملکرد سیستم نیز میتوانید مقاله راههای کاربردی برای افزایش راندمان چیلر را مطالعه کنید. مجموعه جهان تهویه ریما نیز با ارائه مشاوره تخصصی در زمینه انتخاب، بررسی ظرفیت و تأمین تجهیزات تهویه مطبوع، میتواند در انتخاب چیلر متناسب با شرایط پروژه به شما کمک کند.
پرسشهای متداول
هر تن تبرید چند کیلووات است؟
هر یک تن تبرید تقریباً برابر با 3.517 کیلووات ظرفیت سرمایشی است. این مقدار به معنای مصرف برق 3.517 کیلووات نیست.
هر تن تبرید چند BTU/h است؟
هر یک تن تبرید برابر با 12,000 BTU/h است. بنابراین ظرفیت یک دستگاه 10 تن، معادل 120,000 BTU/h خواهد بود.
آیا ظرفیت چیلر از روی پلاک کمپرسور مشخص میشود؟
خیر. ظرفیت دقیق به نوع مبرد، شرایط کاری، مبدل و دبی آب وابسته است و از روی توان الکتریکی کمپرسور بهتنهایی مشخص نمیشود.
آیا اختلاف دمای بیشتر همیشه به معنی ظرفیت بیشتر است؟
خیر. ظرفیت حاصلضرب دبی و اختلاف دما است. افزایش اختلاف دما همراه با کاهش شدید دبی ممکن است ظرفیت کلی را افزایش ندهد. هر دو پارامتر باید همزمان بررسی شوند.
بهترین زمان اندازهگیری چه زمانی است؟
زمانی که دستگاه به شرایط پایدار رسیده، بار سیستم نسبتاً بالا است و دبی، دما و درصد بار کمپرسورها بهطور همزمان ثبت میشوند.
