در بسیاری از ساختمانها، نیاز سرمایشی و گرمایشی اتاقها یکسان نیست. ممکن است اتاق پذیرایی در طول روز استفاده شود، اتاق خوابها شبها فعال باشند و یک فضای کاری به دمای متفاوتی نیاز داشته باشد. در سیستمهای معمولی، همه فضاهای متصل به یک یونیت داخلی تقریباً با یک فرمان مشترک کار میکنند؛ اما سیستم زون بندی داکت اسپلیت امکان کنترل مستقلتر دما و جریان هوا را برای بخشهای مختلف ساختمان فراهم میسازد. در این روش، مسیرهای کانالکشی به چند ناحیه تقسیم میشوند و هر ناحیه با ترموستات و دمپر برقی کنترل میشود. با باز و بسته شدن دمپرها، هوای تولیدشده به سمت فضاهای موردنیاز هدایت میشود. نتیجه این طراحی، آسایش بیشتر، مدیریت بهتر انرژی و انعطافپذیری بالاتر در استفاده از ساختمان است.
زونبندی در داکت اسپلیت چگونه کار میکند؟
زون به یک بخش مستقل از ساختمان گفته میشود که دمای آن جداگانه کنترل میشود. هر زون میتواند یک اتاق، مجموعهای از اتاقها یا یک طبقه باشد. ترموستات نصبشده در هر ناحیه، دمای محیط را اندازهگیری میکند و درخواست سرمایش یا گرمایش را به کنترلر مرکزی میفرستد. کنترلر بر اساس درخواست هر ناحیه، دمپر برقی همان مسیر را باز میکند. هنگامی که دمای اتاق به مقدار تنظیمشده برسد، دمپر بسته یا نیمهباز میشود. در مدلهای پیشرفتهتر، دور فن یا ظرفیت کمپرسور نیز متناسب با تعداد زونهای فعال تغییر میکند تا فشار هوا و مصرف انرژی بهتر مدیریت شود. این روش نباید صرفاً به معنای بستن چند دریچه دستی در نظر گرفته شود. زونبندی اصولی به طراحی کانال، انتخاب دمپر، تنظیم فشار استاتیکی و هماهنگی میان ترموستاتها، فن و یونیت خارجی نیاز دارد.
اجزای اصلی سیستم زون بندی داکت اسپلیت
برای اجرای صحیح این سامانه، چند تجهیز باید بهصورت هماهنگ کار کنند:
- ترموستات هر زون: دمای ناحیه را اندازهگیری و فرمان لازم را ارسال میکند.
- دمپر برقی: داخل انشعاب کانال نصب میشود و مقدار هوای عبوری را تنظیم میکند.
- کنترلر مرکزی: فرمان ترموستاتها را دریافت کرده و وضعیت دمپرها و دستگاه را مدیریت میکند.
- کانال رفت و برگشت: هوای مطبوع را میان یونیت داخلی و فضاها جابهجا میکند.
- سنسور فشار یا دما: از افزایش فشار کانال یا کاهش بیش از حد دمای کویل جلوگیری میکند.
- مسیر بایپس یا کنترل دور فن: در برخی طرحها برای مدیریت هوای اضافی به کار میرود.
کیفیت اجرای کانالها نقش مستقیمی در توزیع یکنواخت هوا و راندمان سیستم دارد. در نحوه کانالکشی داکت اسپلیت باید افت فشار مسیر، ابعاد کانال، کیفیت عایقکاری و محل نصب دریچههای رفت و برگشت با دقت محاسبه و اجرا شوند.

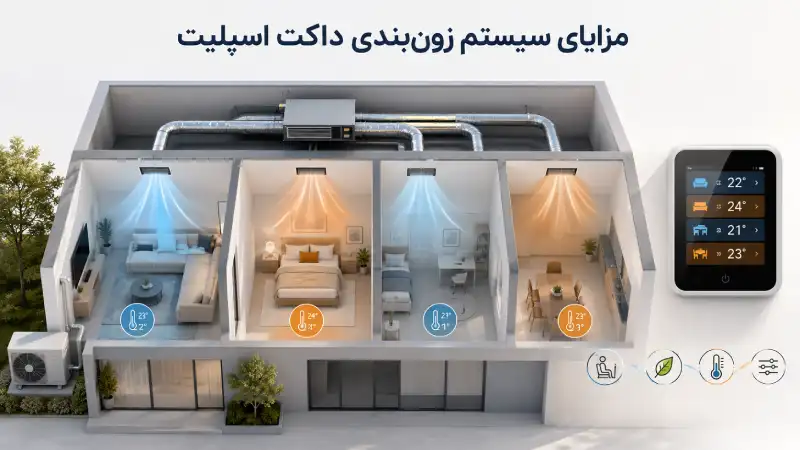

مزایای سیستم زون بندی داکت اسپلیت
کنترل دمای مستقلتر
مهمترین مزیت، امکان تنظیم دمای متفاوت برای فضاهای مختلف است. برای مثال، اتاق کودک میتواند گرمتر از پذیرایی باشد یا بخش اداری در ساعات کاری فعال بماند و سایر اتاقها هوای کمتری دریافت کنند.
کاهش اتلاف انرژی
با محدود کردن هوادهی به فضاهای بدون استفاده، نیاز نیست کل ساختمان با حداکثر ظرفیت تهویه شود. این موضوع در ساختمانهایی با برنامه استفاده متفاوت از اتاقها اهمیت بیشتری دارد. البته میزان صرفهجویی به نوع کمپرسور، عایق ساختمان، طراحی کانال و نحوه استفاده کاربران بستگی دارد. در بررسی عوامل مؤثر بر انتخاب داکت اسپلیت کممصرف باید قابلیت کنترل ظرفیت، راندمان دستگاه، کیفیت کانالکشی و سازگاری یونیت با تجهیزات زونبندی نیز در نظر گرفته شود.
آسایش حرارتی بهتر
تفاوت تابش خورشید، تعداد پنجرهها، جهت جغرافیایی و تعداد افراد باعث میشود دمای اتاقها یکسان نباشد. کنترل جداگانه نواحی، اختلاف دما را کاهش میدهد و از سرد یا گرم شدن بیش از اندازه بعضی فضاها جلوگیری میکند.
انعطافپذیری در برنامه زمانی
میتوان برای هر ناحیه برنامه زمانی تعریف کرد. اتاقهای خواب شبها، فضای نشیمن عصرها و اتاق کار در ساعات اداری فعال میشوند. این ویژگی برای ویلاها، دفاتر، مطبها و واحدهای مسکونی بزرگ کاربردی است.
مدیریت متمرکز
برخی کنترلرها امکان مشاهده وضعیت همه نواحی از یک پنل یا اپلیکیشن را فراهم میکنند. کاربر میتواند دمای هر بخش، وضعیت دمپر و زمانبندی عملکرد را از یک نقطه مدیریت کند.
محدودیت ها و نکات مهم طراحی
زونبندی همیشه با نصب چند دمپر به نتیجه مطلوب نمیرسد. اگر بیشتر مسیرها بسته باشند اما فن همچنان با دور ثابت کار کند، فشار استاتیکی داخل کانال افزایش مییابد. این وضعیت میتواند موجب صدای زیاد دریچهها، نشتی هوا، کاهش عمر فن یا یخزدگی کویل شود. مهمترین نکات طراحی عبارتاند از:
- حداقل سطح باز دمپرها باید برای عبور هوای لازم حفظ شود.
- ظرفیت دستگاه نباید فقط بر اساس مجموع مساحت اتاقها انتخاب شود.
- کانال برگشت باید توان جابهجایی هوای موردنیاز را داشته باشد.
- محل ترموستات نباید کنار پنجره، منبع گرما یا دریچه رفت باشد.
- دمپرها باید متناسب با ابعاد کانال و دبی هر ناحیه انتخاب شوند.
- در پروژههای حساس، سنسور فشار و کنترل دور فن توصیه میشود.
- مسیر بایپس باید فقط پس از محاسبه و با طراحی صحیح اجرا شود.
بررسی مزایا و معایب داکت اسپلیت پیش از تصمیمگیری کمک میکند مشخص شود این تجهیزات از نظر مصرف انرژی، سطح صدا، فضای سقف کاذب و هزینه اجرا با نیاز پروژه هماهنگ هستند یا خیر.
آیا هر داکت اسپلیتی قابلیت زونبندی دارد؟
از نظر فنی میتوان برای بسیاری از دستگاهها شبکه دمپر و ترموستات طراحی کرد، اما کیفیت عملکرد در همه مدلها یکسان نیست. دستگاههای دارای کمپرسور اینورتر و فن با دور قابلکنترل، معمولاً سازگاری بیشتری با تغییر بار و تعداد زونهای فعال دارند. در مدلهای دور ثابت، باید حداقل دبی هوا، ظرفیت کویل و فشار کانال با دقت بیشتری بررسی شود. برای نمونه، هنگام انتخاب داکت اسپلیت مدیا برای یک پروژه زونبندیشده، لازم است نوع کمپرسور، قابلیت کنترل فن، محدوده عملکرد و امکان ارتباط کنترلر با دمپرهای برقی پیش از خرید ارزیابی شود.

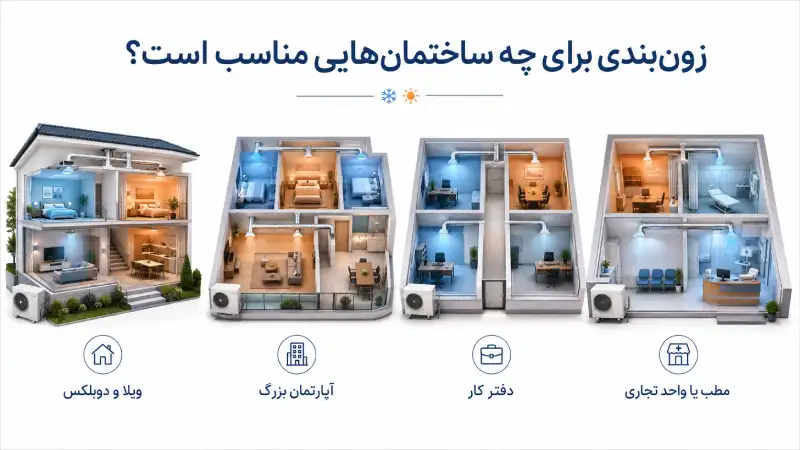

زونبندی برای چه ساختمانهایی مناسب است؟
این روش بیشترین کاربرد را در ساختمانهایی دارد که فضاهای آنها در زمانهای متفاوت استفاده میشوند یا شرایط حرارتی متفاوتی دارند، از جمله:
- واحدهای مسکونی بزرگ با چند اتاق خواب
- ویلاها و خانههای دوبلکس
- دفاتر دارای اتاق مدیریت، سالن جلسات و فضای کارکنان
- مطبها و مراکز اداری کوچک
- فروشگاههایی با بخشهای مستقل
- ساختمانهایی با نماهای متفاوت شمالی و جنوبی
برای واحدهای بسیار کوچک یا پلانهای کاملاً باز، هزینه اجرای زونبندی ممکن است در مقایسه با مزیت آن توجیه کمتری داشته باشد. پاسخ به پرسش استفاده از داکت اسپلیت بهترین انتخاب است؟ به مساحت، نوع کاربری، ساعات حضور، بودجه و میزان کنترل مورد انتظار بستگی دارد.
مراحل طراحی و اجرای اصولی
اجرای موفق معمولاً با بررسی بار حرارتی هر فضا آغاز میشود. پس از آن، نواحی بر اساس کاربری و ساعات استفاده تعیین میشوند. مراحل اصلی عبارتاند از:
- محاسبه بار سرمایشی و گرمایشی هر اتاق
- تعیین تعداد و محدوده زونها
- انتخاب ظرفیت یونیت داخلی و خارجی
- طراحی کانال رفت و برگشت
- انتخاب دمپر، ترموستات و کنترلر
- بررسی حداقل دبی هوای مجاز
- نصب سنسورها و تجهیزات حفاظتی
- بالانس هوا و آزمایش عملکرد همه نواحی
پیش از اجرا، بررسی تفاوت داکت اسپلیت و کولر گازی به شما کمک میکند میزان کنترل مستقل دمای اتاقها، نحوه توزیع هوا و شرایط نصب هر سیستم را با نیازهای ساختمان مقایسه کنید.
نگهداری سامانه زون بندی
دمپرهای برقی، سنسورها و ترموستاتها باید در کنار یونیت داخلی و خارجی بررسی شوند. گیرکردن یک دمپر ممکن است موجب نرسیدن هوا به اتاق یا افزایش فشار در مسیرهای دیگر شود. همچنین کثیفی فیلتر، افت هوادهی را تشدید میکند و تعادل زونها را به هم میزند.
اقدامات دورهای شامل موارد زیر است:
- تمیز یا تعویض کردن فیلترها
- آزمایش باز و بسته شدن دمپرها
- کنترل صحت دمای ترموستاتها
- بررسی صدای غیرعادی دریچهها
- اندازهگیری فشار استاتیکی کانال
- بازبینی عایق و نشتی کانالها
- کالیبراسیون سنسورها و کنترلر
برای حفظ عملکرد مناسب سیستم، سرویس و نگهداری داکت اسپلیت باید شامل تمیزکردن فیلتر و کویل، بررسی مسیر درین، کنترل اتصالات برق و آزمایش تجهیزات کنترلی و دمپرهای برقی باشد.
نتیجه گیری
سیستم زون بندی داکت اسپلیت راهکاری کاربردی برای کنترل بهتر دمای اتاقها، هدایت هوای مطبوع به فضاهای موردنیاز و مدیریت منطقیتر مصرف انرژی است. بااینحال، نتیجه مطلوب زمانی به دست میآید که ظرفیت دستگاه، ابعاد کانال، حداقل دبی هوا و تجهیزات کنترلی بهصورت هماهنگ طراحی شوند. جهان تهویه ریما میتواند با بررسی پلان، نوع کاربری، بار حرارتی و محدودیتهای اجرایی پروژه، در انتخاب تجهیزات و طراحی راهکار مناسب همراه کارفرمایان باشد. اجرای تخصصی و بالانس دقیق هوا، نقش اصلی را در آسایش کاربران و عملکرد پایدار سامانه خواهد داشت.
سؤالات متداول
آیا با زونبندی میتوان هر اتاق را کاملاً مستقل کنترل کرد؟
دمای هر ناحیه تا حد زیادی مستقل تنظیم میشود، اما همه زونها همچنان به یک یونیت مرکزی وابستهاند. بنابراین امکان سرمایش همزمان یک اتاق و گرمایش اتاق دیگر معمولاً وجود ندارد.
آیا بستن دریچهها همان زونبندی است؟
خیر. بستن دستی دریچه بدون کنترل فشار و دبی میتواند صدای هوا را افزایش دهد و به عملکرد فن یا کویل آسیب بزند. زونبندی اصولی از دمپر برقی، ترموستات و کنترلر مرکزی استفاده میکند.
چند زون برای یک واحد مسکونی مناسب است؟
تعداد مناسب به پلان، مساحت، ظرفیت دستگاه و نحوه استفاده از اتاقها بستگی دارد. در بسیاری از واحدها، تفکیک فضای عمومی، اتاقخوابها و اتاق کار کاربردی است؛ اما عدد نهایی باید پس از محاسبه دبی هوا تعیین شود.
آیا این روش مصرف برق را کاهش میدهد؟
در صورت طراحی صحیح و خاموش یا کمفعال شدن فضاهای بدون استفاده، امکان کاهش مصرف وجود دارد. دستگاه اینورتر، کانال عایقشده و تنظیم درست ترموستاتها تأثیر زیادی بر نتیجه دارند.
هزینه اجرای زونبندی چقدر است؟
هزینه به تعداد نواحی، ابعاد دمپرها، نوع کنترلر، تعداد ترموستاتها و تغییرات کانال بستگی دارد. اجرای آن در مرحله ساخت معمولاً سادهتر و اقتصادیتر از اصلاح کانال پس از پایان ساختمان است.
